Приборы на скручивание, навивание и сгиб

Знания о механических и физических свойствах черных и цветных металлов имеют критически важное значение для современного общества. Металлы используются повсеместно: в быту, медицине, строительстве, транспортной и электротехнической промышленности, в машиностроении, ядерной энергетике и других отраслях. Исследование свойств чистых металлов позволило создавать сплавы с улучшенными характеристиками, такими как прочность, тугоплавкость, коррозионная устойчивость, ковкость и пластичность. Надежность и безопасность конструкций из металлов зависят от знания свойств материалов, правильности расчетов, качества изготовления и соблюдения правил эксплуатации. Для проверки качества изготовленной продукции и исследования свойств материалов проводятся различные механические испытания. К основным видам таких испытаний относятся испытания на растяжение, сжатие, изгиб, ударную прочность, усталостное разрушение, а также технологические испытания на скручивание, перегиб и навивание.

Испытания на скручивание

Скручивание — это вид деформации стержня, например, испытываемого образца проволоки или катанки из черных и цветных металлов и их сплавов, возникающей под действием двух противоположно направленных моментов, приложенных к его концам. Испытание на кручение (скручивание) является методом механических испытаний, который оценивает свойства материалов или устройств под нагрузкой, вызванной угловым смещением. Этот метод используется для оценки металла валов или проволоки, а также для определения механических характеристик прочности и пластичности высокопрочных металлов. На скручивание могут испытываться различные изделия, такие как болты и гайки (на завинчивание и отвинчивание), торсионы, пружины и проволока. Наглядным примером элементов, работающих на скручивание, являются торсионные валы, широко применяемые, например, в автомобилестроении для сглаживания знакопеременных нагрузок.

Испытания на скручивание регламентируются государственными стандартами. Для испытания проволоки и катанки при нормальных температурах применяются методики ГОСТ 1545-80 (для диаметров от 0,2 до 10 мм) и ГОСТ Р 53803-2010 (для диаметров свыше 10 мм). Также существует ГОСТ Р 50708-94, устанавливающий метод определения способности подвергаться пластической деформации при знакопеременном кручении.

Оборудование для испытаний на скручивание

Компания «Эталон-Профит» производит и поставляет электромеханические машины для испытаний на скручивание. В их ассортименте представлены машины для испытаний проволоки и катанки различных диаметров.

Машины для испытаний проволоки и катанки больших диаметров на кручение серии МСК 500-20
Эти автоматизированные аппараты предназначены для статических испытаний металлов на скручивание. Находят широкое применение в лабораториях НИИ, занимающихся исследованием физико-механических свойств металлов, и в лабораториях металлургических заводов при входных и выходных испытаниях круглой и фасонной проволоки или катанки из черных и цветных металлов и их сплавов.

Конструктивно оснащены датчиком силы и захватами (патронами) для фиксации образца. Обеспечивают продольное перемещение каретки с одним захватом и угловое вращение другого захвата без продольного перемещения. Каретка с продольным перемещением оснащена силовым натяжителем образца. Патроны служат для надежной фиксации и удержания образца. Вкладыши патронов имеют высокую твердость и могут иметь насечку для лучшего удержания образца.

Включают надежный частотный электропривод и систему управления испытаниями и обработки данных в комплекте с пультом оператора и специальным программным обеспечением.

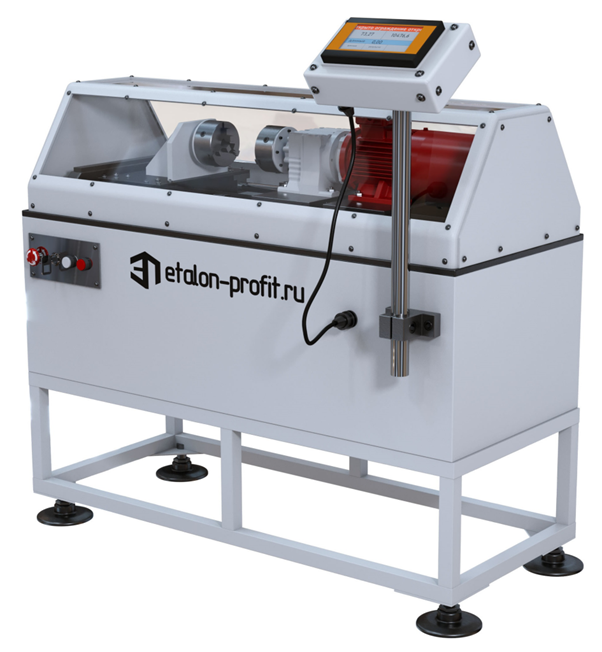

Машины для испытаний проволоки и катанки малых и средних диаметров на кручение серии ИХ 5092
Напольные приборы для тестирования материалов методом скручивания. Предназначены для испытаний круглой и фасонной проволоки из черных и цветных металлов и их сплавов. Также используются для испытаний металлической катанки. Соответствуют методике ГОСТ 1545-80.

Являются электромеханическими, напольного исполнения. Устанавливаются на специальные виброопоры, служащие для выставления по уровню и уменьшения вибрационных нагрузок.

Управление машиной, проведение испытаний, расчет и сохранение данных осуществляются с помощью пульта оператора с программным обеспечением. Результаты испытаний сохраняются в программно-техническом комплексе машины. Могут проводить испытания до заданного количества скручиваний или до разрушения, с переменой направления, двойное скручивание.

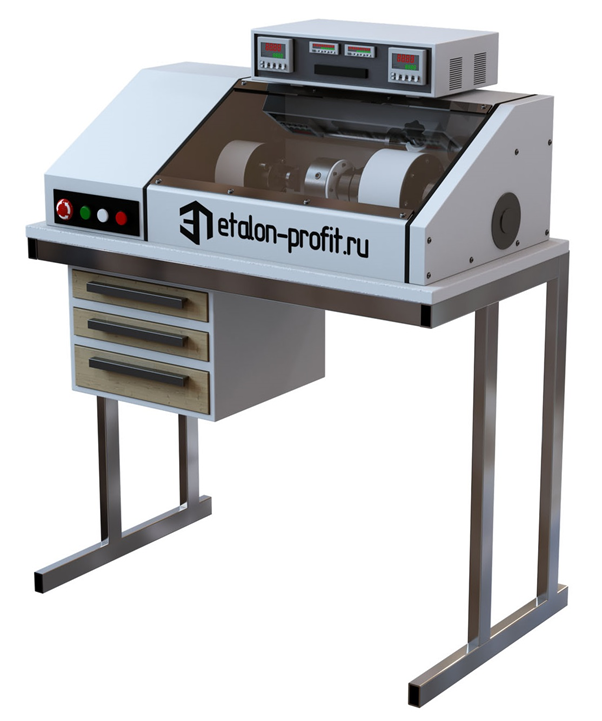

Машины для испытаний проволоки малых диаметров на скручивание серии ИХ 5133

Настольные электромеханические испытательные установки кручения. Используются для проведения механических испытаний материалов на скручивание до разрушения или требуемого числа скручиваний с последующим визуальным анализом надломов, трещин, изменений цвета. В частности, применяются для испытаний металлической проволоки диаметром до 1,5 мм по методике ГОСТ 1545-80. Возможности: проведение испытаний до разрушения, с последующим раскручиванием (до разрушения или заданного числа скручиваний), до заданного количества скручиваний.

Испытания на перегиб

Испытание на перегиб позволяет изучать механические свойства металлов в условиях их сопротивления пластической деформации при многократных изгибах. Проведение таких испытаний выявляет наружные (поверхностные) и внутренние дефекты материала.

Испытания проволоки и лент на перегиб выполняют в соответствии со стандартами ГОСТ 1579-93 (ИСО 7801-84) для проволоки и ГОСТ 13813-68 (ИСО 7799-85) для листов и лент.

Оборудование для испытаний на перегиб

Компания «Эталон-Профит» предлагает приборы для испытаний на перегиб различных типов.

Приборы для испытаний проволоки на перегиб серии ИХ 5111

Механическое испытательное устройство для тестирования металлов при перегибах.

Предназначено для испытаний проволоки и лент из металлов на многократный перегиб. Также испытывает листы и полосовой прокат. Применяется для работы в лабораторных условиях.

Выполнено в настольном исполнении, с ручным механизмом изгибающего рычага. Имеет счетчик для фиксации количества перегибов (электронный или механический). Оснащено механической оснасткой для закрепления образцов.

Машины для испытаний проволоки на перегиб серии ИХ 5128

Электромеханический настольный прибор для тестирования металлов на перегиб с электроприводом изгибающего рычага и микропроцессорным контроллером управления.

Предназначен для испытаний образцов проволоки, листов и лент из черных и цветных металлов на многократный перегиб. Проводит тестирование металлической проволоки и лент методом многократного изгиба. Применяется в лабораторных условиях.

Испытания на навивание

Испытание на навивание проволоки производится по ГОСТ 10447-93. Метод предназначен для определения способности проволоки из черных и цветных металлов и их сплавов различной формы поперечного сечения диаметром или толщиной от 0,1 до 10 мм подвергаться пластической деформации при навивании. Сущность испытаний заключается в определении способности образцов проволоки подвергаться и сопротивляться пластической деформации при навивании.

Оборудование для испытаний на навивание

Для проведения испытаний на навивание компания «Эталон-Профит» производит и поставляет следующее оборудование.

Машины для испытаний проволоки на навивание серии ИХ 5127

Электромеханический лабораторный прибор для навивки металлической проволоки.

Предназначен для проверки качества металлической проволоки при испытаниях на навивание по ГОСТ 10447-93. Определяет способность образцов проволоки из черных и цветных металлов подвергаться и сопротивляться пластической деформации при навивании.

Все функции и алгоритмы навивания реализуются с помощью специального программного обеспечения.

Области применения приборов для испытаний на скручивание, навивание и перегиб

Приборы для технологических испытаний, такие как машины для испытаний на скручивание, навивание и перегиб, являются специализированным оборудованием, предназначенным для проверки образцов материалов, сырья или готовых изделий. Они позволяют выявлять характерные свойства материалов, их устойчивость к различным воздействиям, включая скручивание, перегиб и навивание. Такое оборудование незаменимо во многих сферах деятельности.

Машины серий МСК и ИХ от «Эталон-Профит» находят применение в самых разных областях:

• Лаборатории промышленных предприятий: машиностроительных, металлургических, электрометаллургических, авиационных и аэрокосмических заводов, нефтегазового производства. Используются в отделах входного и выходного контроля.
• Научно-исследовательские и образовательные учреждения: лаборатории НИИ, ВУЗов, колледжей, опытно-конструкторских бюро.
• Центры стандартизации, метрологии, сертификации и независимой экспертизы: лаборатории этих центров.
• Медицинские учреждения: лаборатории.
• Другие области, где необходимы точные показатели характеристик материалов, таких как сила и прочность, упругость, пластичность, твердость.

Благодаря испытательным машинам производители продукции и исследователи механических свойств материалов могут имитировать реальные условия их работы, проверять качество материалов и вносить изменения в технологию производства. Испытательное оборудование дает возможность имитировать в лабораторных условиях реальные условия окружающей среды и эксплуатации объектов, например, при экстремальных температурах, давлении, влажности, статических или динамических нагрузках. Знания механических характеристик позволяют оптимизировать производственные процессы, увеличивать безопасность, долговечность и надежность оборудования и деталей. Это ключевой шаг в инженерии.

Заключение

Приборы для испытаний на скручивание, навивание и перегиб являются специализированным и необходимым оборудованием для оценки качества и механических свойств проволоки, катанки, лент и других металлических изделий. Они позволяют проводить испытания в соответствии с государственными стандартами, имитировать реальные условия эксплуатации и выявлять потенциальные дефекты материалов. Компания «Эталон-Профит» предлагает широкий выбор такого оборудования, произведенного в России, соответствующего стандартам и обеспечивающего точные результаты испытаний. Комплекс предоставляемых сервисных услуг делает «Эталон-Профит» надежным партнером для предприятий и исследовательских организаций, занимающихся контролем качества и исследованием материалов.
