Предел усталости и механические свойства
Связь предела усталости с другими механическими свойствами материалов

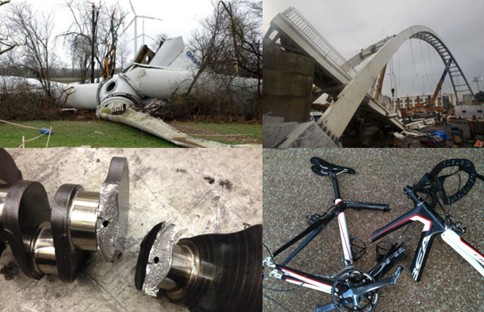

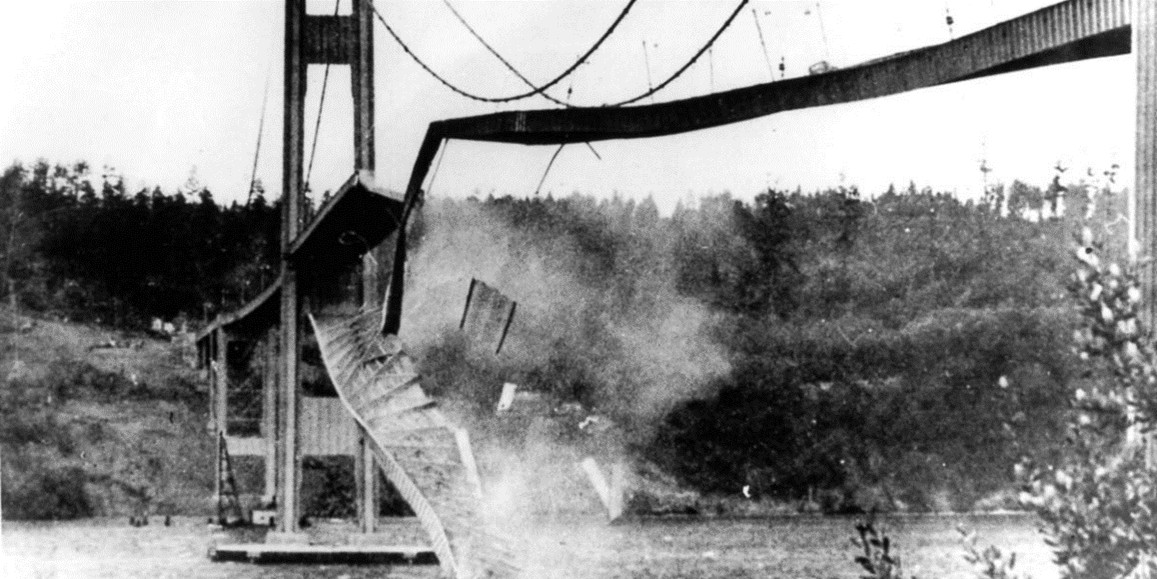

Среди множества механических характеристик материалов одно из центральных мест занимает предел усталости, или предел выносливости. Это явление, кажущееся неочевидным на первый взгляд, может стать причиной серьезных аварий, поскольку разрушение происходит не из-за одномоментного сверхсильного воздействия, а в результате длительного и многократного приложения нагрузок. Разберемся, что такое усталость материалов и как ее предел связан с другими, более привычными механическими свойствами.
Суть явления
Представьте себе проволоку, которую вы сгибаете туда-обратно. Вначале она кажется прочной, но после множества циклов изгиба она неизбежно ломается. Это и есть проявление усталости материала. Усталость — это процесс постепенного накопления повреждений в материале под действием повторяющихся нагрузок, которые по своей величине значительно меньше той, что могла бы вызвать разрушение при однократном приложении.

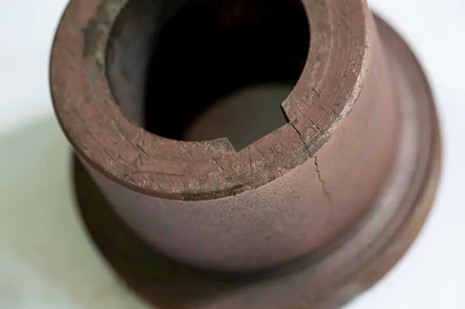

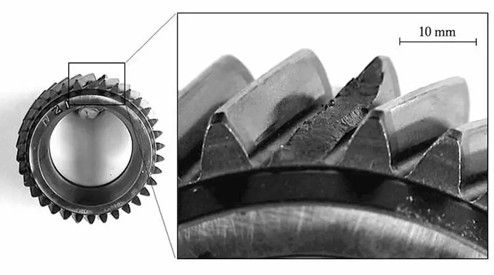

Опасность этого процесса заключается в его скрытности: усталость зарождается на микроскопическом уровне, вызывая сдвиги в кристаллической решетке и приводя к появлению невидимых глазу микротрещин. Со временем эти микротрещины разрастаются, объединяются и в конечном итоге приводят к хрупкому разрушению детали.
Предел усталости (или предел выносливости) — это максимальное напряжение, ниже которого материал может выдерживать неограниченное (или очень большое, так называемое базовое) количество циклов нагрузки без разрушения. Для стальных деталей это число циклов может быть весьма значительным – до 10 миллионов, а для изделий из сплавов и цветных металлов – от 20 до 100 миллионов. Понимание этого предела позволяет инженерам прогнозировать срок службы и обеспечивать безопасность конструкций.
Что влияет на усталостную прочность?
| Значение предела усталости не является постоянной величиной и формируется под влиянием множества факторов: | |
| Природа материала | Различные металлы и сплавы обладают неодинаковой способностью сопротивляться усталости. |
| Неоднородность структуры |
Наличие внутренних дефектов, таких как микротрещины, неметаллические включения, газовые пузыри или пустоты, создает так называемые концентраторы напряжений. В этих точках местные напряжения могут значительно возрастать, ускоряя развитие усталостных повреждений. |
| Качество обработки поверхности | Поверхностные дефекты, например, риски, царапины, следы от режущего инструмента, а также конструктивные особенности (отверстия, канавки) также выступают в роли концентраторов напряжений. Методы, улучшающие качество поверхности, такие как шлифование, полирование, дробеструйная обработка или накатка роликами, могут значительно увеличить предел выносливости за счет создания упрочненного поверхностного слоя. |
| Условия эксплуатации | Температурный режим (как высокие, так и низкие температуры), воздействие агрессивных сред (например, соленой воды или химических реагентов), а также общая цикличность нагружения существенно влияют на усталостную прочность. |
| Размеры изделия | Существует тенденция к снижению предела выносливости с увеличением размера детали. |
Как предел усталости соотносится с другими механическими свойствами?
Поскольку прямое определение предела усталости требует длительных и трудоемких испытаний, инженеры часто ищут корреляции с другими, более легко измеряемыми механическими свойствами. Чаще всего такую связь устанавливают с пределом прочности при различных видах статических нагрузок.
При изгибе. Для большинства легированных и углеродистых сталей предел усталости при изгибе составляет примерно 50% от их предела прочности. Для закаленных, высокопрочных сталей это соотношение ниже – около 40%. У цветных металлов эта величина может варьироваться в более широком диапазоне, от 25% до 50%.
При растяжении-сжатии. При циклическом растяжении и сжатии материалы, как правило, выдерживают меньшие напряжения, чем при изгибе. Предел усталости при таких нагрузках может быть на 10–20% ниже, чем при изгибе. Это объясняется более равномерным распределением напряжений по всему объему образца, что ускоряет формирование усталостных трещин.
При кручении. Сопротивление материала циклическим крутящим нагрузкам также имеет свои особенности. Предел усталости при кручении составляет около 60% от предела прочности при изгибе для хрупких стальных сплавов и может достигать 80% для серых чугунов. При этом важно учитывать форму образца – сплошные и полые детали могут демонстрировать различные результаты.
Твердость. Между твердостью материала и его пределом выносливости также существует эмпирическая зависимость. Испытания на твердость, например, по Бринеллю, показывают, что предел усталости составляет приблизительно 20% от измеренного значения твердости. Это соотношение позволяет, хотя и с определенной степенью приближения, оценить долговечность материала по его твердости без проведения длительных циклических испытаний.
Важно помнить, что эти соотношения являются приближенными и дают ориентировочный прогноз поведения материалов. Для ответственных деталей и конструкций всегда требуются прямые испытания на фактический предел выносливости.
Методы испытаний и соответствующие стандарты
Для обеспечения надежности и безопасности в различных отраслях инженерии проводятся специализированные испытания материалов. Эти исследования позволяют определить ключевые характеристики, необходимые для проектирования и эксплуатации конструкций. Ниже представлены основные государственные стандарты (ГОСТы), регулирующие такие испытания:
-
ГОСТ 25.502 регламентирует методы испытаний образцов металлов и сплавов на усталость. Он подробно описывает процедуры изучения выносливости материалов при различных видах нагрузок (растяжение, сжатие, кручение), в агрессивных средах, при повышенных и пониженных температурах, а также при симметричных и асимметричных напряжениях.
-
ГОСТ 28841 устанавливает общие технические требования к машинам для испытания материалов на усталость, применимые как к металлам, так и к полимерным материалам. Этот стандарт определяет требования к оборудованию, необходимому для оценки ресурса и пределов прилагаемых усилий, обеспечивая его надежную эксплуатацию на протяжении длительного времени (не менее 15 лет).
-
ГОСТ 25.505 описывает методы испытаний на малоцикловую усталость металлов и сплавов при термомеханическом нагружении. Он применяется для оценки поведения материалов в упругопластической области при повышенных температурах (до 1100 °С) под воздействием циклических нагрузок, что критически важно для элементов, работающих в сложных условиях, например, лопаток турбин или осей железнодорожных вагонов.
Оборудование для испытаний
Компания «Эталон-Профит» предлагает ряд испытательного оборудования, которое может быть использовано для исследований предела усталости материалов, включая универсальные испытательные машины, системы температурных испытаний и различные захваты и приспособления. Это оборудование соответствует актуальным стандартам, таким как ГОСТ, ISO, DIN, ASTM.
В контексте исследований усталости, основное внимание уделяется способности материала сопротивляться разрушению при многократно повторяющихся нагрузках. Для этого процесса «Эталон-Профит» производит универсальные (разрывные) машины, предназначенные для разрушающего и неразрушающего контроля механических свойств, включая сопротивление растяжению, сжатию и воздействию температур. Среди них особо выделяется консольная настольная испытательная машина НИМ, которая подходит для статического и знакопеременного нагружения образцов при растяжении, сжатии и изгибе, что является ключевым для анализа усталостных свойств. Также актуален ультрасовременный разрывной станок X-PRO, способный исследовать механические свойства твердых материалов при растяжении, сжатии, изгибе, срезе или сдвиге в различных температурных условиях — от нормальных до пониженных и повышенных, с использованием специальных печей или камер.
Для проведения испытаний предела усталости при различных температурах, особенно для малоцикловой усталости при термомеханическом нагружении, «Эталон-Профит» предлагает системы температурных испытаний (СТИ). Эти системы проверяют изменения свойств материалов под воздействием различных температур, применяя статическую, циклическую и пиковую нагрузки. В ассортименте имеются термокамеры для нагрева, высокотемпературные электрические печи, а также криостаты и криокамеры для охлаждения. Эти системы интегрируются с испытательными машинами и оснащены микропроцессорным управлением для программирования процессов, вывода и сохранения данных.
Наконец, для надежной фиксации образцов во время испытаний предела усталости необходимы захваты и приспособления. Эти приспособления обеспечивают точное позиционирование и надежность фиксации, ускоряя процесс испытаний.
Как повысить выносливость материалов?
Поскольку усталостное разрушение является одной из ключевых причин отказа деталей, инженеры постоянно разрабатывают и применяют меры, направленные на повышение предела выносливости материалов:
- Выбор оптимального материала. Использование сплавов с изначально высокими прочностными характеристиками, таких как легированные стали или титановые сплавы.
- Поверхностное упрочнение. Применение термической обработки (например, азотирования), шлифования, полирования, гальванической обработки или накатки роликами для создания упрочненного слоя на поверхности детали, что значительно повышает ее сопротивление усталости.
- Защитные покрытия. Нанесение слоев цинка, хрома или никеля, которые не только улучшают эстетический вид, но и защищают материал от коррозии, способной ускорять усталостное разрушение.
- Рационализация конструкции. Устранение или максимальное сглаживание концентраторов напряжений, а также увеличение радиусов скруглений в ответственных деталях, что существенно улучшает их усталостную прочность.
- Обеспечение постоянной затяжки. В случае резьбовых соединений крайне важно поддерживать постоянную затяжку, чтобы предотвратить ослабление и появление нежелательных циклических нагрузок.
- Разработка новых материалов. Современные научные исследования направлены на создание инновационных сплавов и композитов с заранее заданными высокими прочностными характеристиками и оптимальным распределением упрочняющих фаз в их структуре.
В заключение
Понимание предела усталости и его глубокой связи с другими механическими свойствами является фундаментальной основой для создания безопасных, долговечных и надежных инженерных конструкций. Несмотря на сложности в прямом определении этого параметра, эмпирические зависимости и стандартизированные методы испытаний позволяют инженерам принимать обоснованные решения, выбирать оптимальные материалы и технологии обработки, а также эффективно предотвращать преждевременные разрушения, обеспечивая долгий и безопасный срок службы машин и механизмов в самых разных областях применения.
