Испытания на растяжение различных материалов

Испытания на растяжение различных материалов — это фундаментальный метод механических испытаний, который позволяет глубоко понять поведение материалов под нагрузкой. Этот вид испытаний относится к разрушающим методам, поскольку в его процессе образец доводится до полного разрушения. Полученные данные критически важны для проектирования, оценки качества, обеспечения безопасности и долговечности материалов и изделий в самых разных отраслях — от строительства и машиностроения до авиакосмической промышленности и медицины.

Суть метода испытаний на растяжение

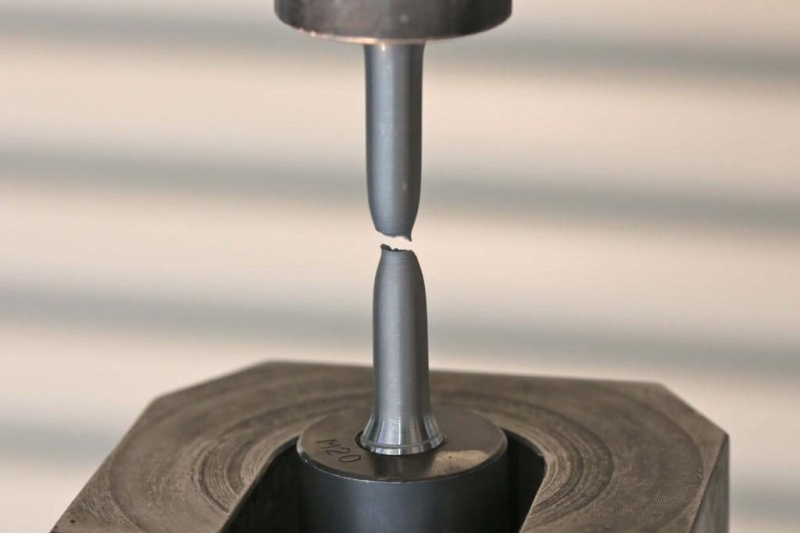

В основе испытаний на растяжение лежит принцип приложения к образцу осевого растягивающего усилия. Образец, имеющий стандартизированные форму и размеры, надёжно фиксируется в специальных захватах испытательной машины. Нагрузка постепенно увеличивается, и машина регистрирует зависимость приложенного усилия от удлинения образца. Этот процесс продолжается до момента разрушения образца, когда он полностью разделяется на части. Запись этой зависимости позволяет построить диаграмму «напряжение–деформация», которая является ключевым инструментом для анализа механических свойств материала.

Основные характеристики, определяемые при растяжении

При испытаниях на растяжение выявляется целый ряд важнейших механических характеристик, которые описывают способность материала сопротивляться деформации и разрушению:

Предел пропорциональности

Это максимальное напряжение, при котором деформация материала остаётся прямо пропорциональной приложенному усилию. До этого предела материал ведёт себя согласно закону Гука, то есть его деформация является полностью упругой. Понимание этого параметра крайне важно для проектирования конструкций, работающих под постоянными или циклическими нагрузками, так как он указывает на уровень механической прочности и упругости.

Предел упругости

Это напряжение, до которого материал способен полностью восстанавливать свою первоначальную форму после снятия нагрузки. Предел пропорциональности и предел упругости часто близки по значению, но предел упругости может быть немного выше, так как допускает незначительную остаточную деформацию.

Физический предел текучести (верхний и нижний)

Эти параметры характерны для материалов, у которых наблюдается резкое увеличение деформации без увеличения растягивающего усилия. Верхний физический предел текучести соответствует максимальному напряжению перед первым снижением усилия, а нижний — наименьшему напряжению в процессе пластической деформации.

Условный предел текучести

Этот параметр определяется для материалов, не имеющих чётко выраженного физического предела текучести. Это напряжение, при котором пластическое или полное удлинение образца достигает заданной, условной величины (например, 0,2%).

Временное сопротивление (предел прочности)

Это максимальное напряжение, которое образец выдерживает перед разрушением. Оно отражает максимальную нагрузку, которую материал может выдержать перед началом необратимого разрушения.

Модуль упругости (модуль Юнга)

Это показатель, характеризующий жесткость материала. Он представляет собой отношение приращения напряжения к соответствующему приращению деформации в пределах линейного (упругого) участка диаграммы. Модуль упругости, наряду с коэффициентом Пуассона, полностью описывает упругие свойства изотропных материалов.

Относительное удлинение после разрыва

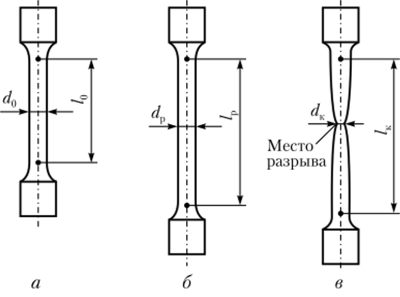

Эта характеристика выражает процентное увеличение расчетной длины образца после его разрушения. Она показывает пластичность материала — его способность деформироваться без разрушения. Различают относительное равномерное удлинение, которое определяется до образования «шейки», и общее относительное удлинение после разрыва.

Относительное сужение после разрыва

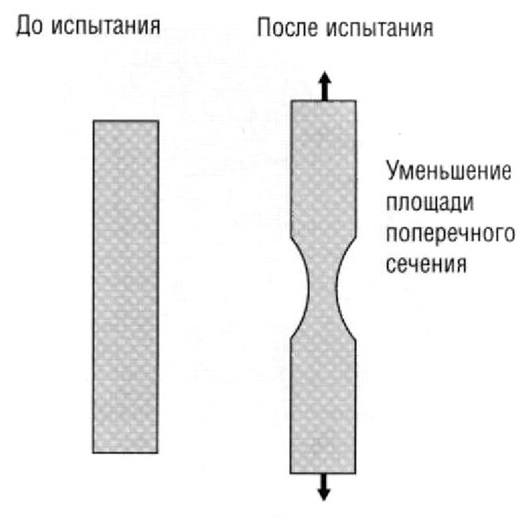

Это процентное уменьшение площади поперечного сечения образца в месте разрыва по сравнению с его начальной площадью. Этот показатель также характеризует пластичность и способность материала к пластической деформации перед разрушением.

Полная и пластическая деформация при максимальном усилии/разрыве

Эти параметры измеряют общую (упругую и пластическую) или только пластическую деформацию, соответственно, в момент достижения максимального усилия или непосредственно перед разрывом образца.

Типы материалов, подвергаемые испытаниям на растяжение

На растяжение испытываются практически все материалы, используемые в различных отраслях промышленности:

• Металлы и их сплавы: Являются основными материалами для механических испытаний. Для них определяется широкий спектр свойств, включая пределы текучести, прочности, модуль упругости, а также относительное удлинение и сужение.

• Пластмассы: Для пластмасс важны такие характеристики, как эластичность и хрупкость. Поскольку хрупкие полимеры могут не иметь выраженного предела текучести, для них часто устанавливают условный предел текучести.

• Текстильные материалы: Включают любые материалы на основе волокон. Для них ключевыми испытаниями являются определение разрывной нагрузки, удлинения при разрыве и устойчивости к раздирающим нагрузкам.

• Композиционные материалы: Испытания композитов сложны и могут включать определение свойств как отдельных волокон (нити), так и готовых ламинатов, а также методов их крепления (например, болтами или клеем).

Оборудование для проведения испытаний

Для точного и надёжного проведения испытаний на растяжение используется специализированное оборудование, соответствующее строгим техническим требованиям:

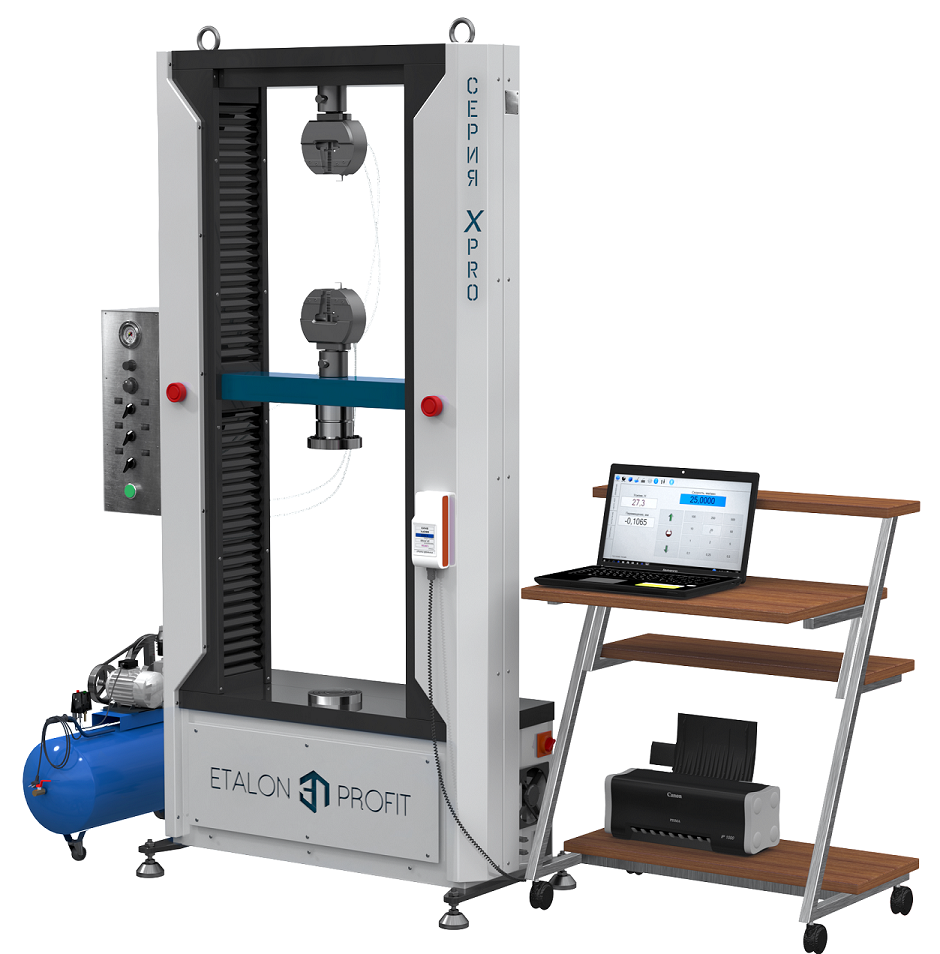

Универсальные испытательные машины. Это основное оборудование, способное прикладывать контролируемую нагрузку к образцу. Они измеряют нагрузку, скорость перемещения и деформацию. Компания «Эталон-Профит» предлагает различные серии универсальных испытательных машин, такие как РКМ, НИМ и X-PRO, которые могут работать в режимах растяжения, сжатия и изгиба, а также в статических и циклических режимах нагружения. Машины «Эталон-Профит» оснащены системами с микропроцессорным управлением, позволяющими точно контролировать параметры испытания, проводить цифровую регистрацию данных и протоколов.

Экстензометры. Эти измерительные устройства применяются для измерения малых деформаций на определенном участке образца. Их точность критически важна для получения достоверных данных. «Эталон-Профит» производит широкий ассортимент экстензометров, включая автоматические измерители продольных перемещений серии ИДК-А, которые преобразуют изменение длины образца в электрический сигнал для дальнейшей обработки. Также доступны длинноходовые измерители ИДК-Д, навесные ИДК-Н, высокотемпературные ИДК-ВТ и измерители прогиба ИДК-П, позволяющие контролировать как продольные, так и поперечные деформации для расчета модуля упругости и коэффициента Пуассона.

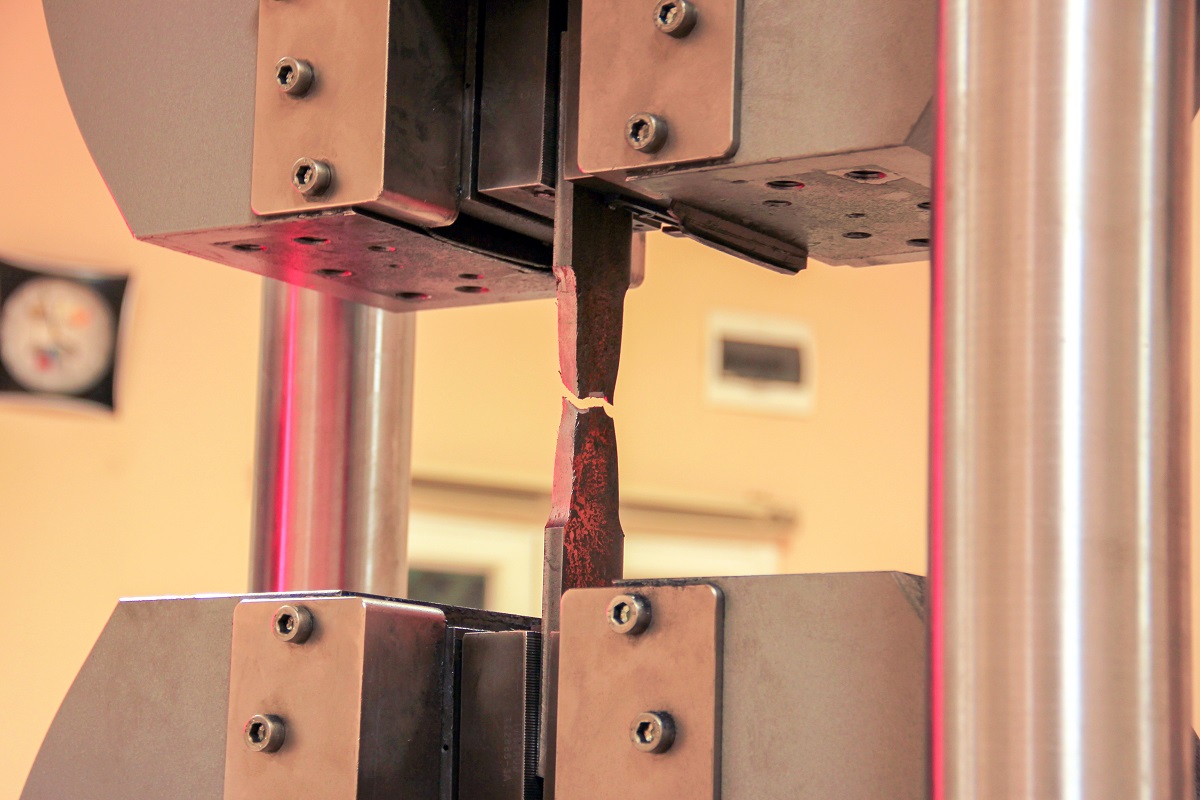

Захваты и вспомогательные измерительные средства. Захваты обеспечивают надежную фиксацию и осевое приложение усилия к образцу, исключая проскальзывание или повреждение. Для точного измерения размеров образцов до и после испытаний применяются штангенциркули, микрометры и измерительные линейки.

Проведение испытаний и обработка результатов

Процесс испытания начинается с тщательной подготовки образца, включающей измерение его начальных геометрических размеров. Размеры измеряются в нескольких точках рабочей части образца для определения начальной площади поперечного сечения. Затем образец устанавливается в захваты испытательной машины, обеспечивая соосность приложения усилия. Нулевая точка силоизмерительного устройства устанавливается до полного закрепления образца.

Скорость испытания регулируется в зависимости от метода и определяемых характеристик. Существуют различные методы, основанные на нормировании скорости деформации или скорости нагружения. Во время испытания приборы машины непрерывно фиксируют приложенное усилие и удлинение образца. Полученные числовые значения затем преобразуются в искомые характеристики механических свойств с использованием математических формул.

Результаты испытаний оформляются в протокол, который содержит всю необходимую информацию, включая тип образца, сведения об используемом оборудовании, ссылку на применимый стандарт и обозначение условий проведения испытания.

Государственные стандарты (ГОСТы) в области испытаний материалов

ЗАКЛЮЧЕНИЕ

Испытания на растяжение являются неотъемлемой частью контроля качества и разработки материалов. Применение стандартизированных методов и современного оборудования обеспечивает высокую точность и достоверность получаемых данных, что позволяет инженерам и учёным создавать безопасные, надежные и эффективные продукты для различных сфер жизни.
