Испытания графита
Графит — представляет собой минерал из класса самородных элементов и является аллотропной модификацией углерода. Его кристаллическая решетка имеет слоистую структуру, состоящую из шестиугольных слоев атомов. Благодаря такому уникальному строению, графит обладает поистине исключительными свойствами, которые делают его незаменимым в самых наукоемких и высокотехнологичных отраслях.

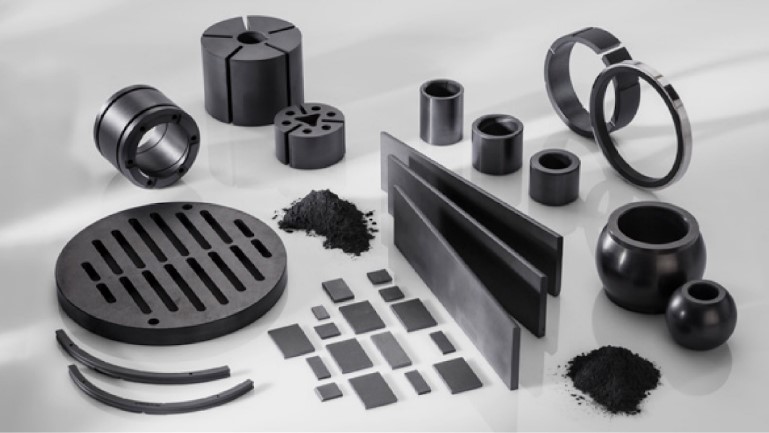

Сфера применения графита охватывает атомную энергетику, производство полупроводниковых приборов и микросхем, точное машиностроение, химическую промышленность, а также металлообработку, изготовление стекла и керамики. Графит используется для производства плавильных тиглей, футеровочных плит, а также в качестве твердых смазочных материалов. В частности, графитированные электроды, используемые в дуговых сталеплавильных печах, могут работать при температурах, достигающих 4000 °C. В высоконагруженных узлах применяется графитовая смазка, обладающая низким коэффициентом трения.
Учитывая, что изделия из графита часто работают в экстремальных условиях — при очень высоких температурах, в агрессивных химических средах и под значительными механическими нагрузками — к его качеству предъявляются чрезвычайно жесткие требования. Именно поэтому перед использованием графит подвергается комплексному контролю, включающему химические, теплофизические и, конечно, физико-механические испытания.
Природа и виды графита
Графит, используемый в народном хозяйстве, делится на природный и искусственный (синтезированный). Искусственный графит производится путем смешивания тонкоизмельченного кокса и пека, а затем нагревается до температуры 3200 °C. Примечательно, что синтезированный графит часто оказывается чище природного и не уступает ему по качеству. По своим основным физико-химическим показателям эти два вида графита практически не различаются.
Для большинства изделий, например, для плавильных тиглей, чаще всего используется именно искусственный графит как наиболее доступный. Тигельный графит, применяемый преимущественно в исследовательских и испытательных целях для расплавления небольших объемов металлов, должен соответствовать строгим физико-химическим нормам.
Комплекс испытаний графита
Определение качества и подтверждение пригодности графита к использованию в конкретном изделии требует всесторонней оценки его свойств.
Химические испытания
Эти тесты критически важны, поскольку графит должен быть максимально чистым, особенно если он используется в смазочных материалах. С помощью лабораторных испытаний определяются такие параметры, как массовая доля влаги, зольность, массовая доля летучих веществ, гранулометрический и дисперсный состав, а также массовая доля углерода. К смазочному графиту предъявляются наиболее жесткие требования, включая контроль массовой доли серы и определение величины концентрации водородных ионов (pH).
Теплофизические испытания
Поскольку графит используется для создания нагревательных элементов и работы при сверхвысоких температурах (до 4000 °C), его теплофизические характеристики являются определяющими.
Физико-механические испытания
Эти испытания необходимы для оценки прочности, жесткости и способности графитовых изделий выдерживать рабочие нагрузки. Графит, относящийся к твердым материалам, подвергается ряду статических механических воздействий.
Для получения точных сведений о физико-механических свойствах графита проводятся статические испытания. В соответствии с требованиями, изложенными в нормативных документах (например, в ГОСТ 23775-79, который определяет порядок проведения этих работ), проводятся следующие ключевые тесты.
| ИСПЫТАНИЯ НА СЖАТИЕ | Определяется способность графита сопротивляться давящей нагрузке. Это критически важно для элементов, несущих опорную функцию, например, для футеровочных плит |
| ИСПЫТАНИЯ НА ИЗГИБ | Позволяет оценить способность материала сопротивляться деформации и разрушению при изгибающем усилии |
| ИСПЫТАНИЯ НА РАЗРЫВ (ДИАМЕТРАЛЬНОЕ СЖАТИЕ) | Позволяеткосвенно оценить прочность графита на растяжение, что важно для изделий, подвергающихся внутреннему напряжению |
Для проведения всех этих трех видов испытаний используются разрывные или универсальные испытательные машины. Образцы для тестирования подбираются по нормативно-технической документации (НТД) на конкретную продукцию. После проведения тестов полученные результаты обрабатываются, и на их основании делается заключение о качестве графита и возможности его применения в конечном изделии.
Нормативное регулирование испытаний
Процедуры проведения испытаний графита, как и любого другого критически важного промышленного материала, строго регламентируются государственными стандартами.
ГОСТ 28840-90 «Машины для испытания материалов на растяжение, сжатие и изгиб. Общие технические требования».
Этот стандарт устанавливает общие технические требования к испытательным машинам, которые используются для статических режимов нагружения, таких как растяжение, сжатие и изгиб. Он регламентирует классификацию этих машин (разрывные, сжатия и универсальные) и гарантирует, что оборудование, используемое для тестирования графита, обладает необходимой точностью и метрологическими характеристиками. Стандарт также определяет возможность установки на эти машины термокриокамер для проведения испытаний в экстремальных условиях.
ГОСТ 23775-79 «Графит. Методы определения прочности на сжатие, изгиб и разрыв».
Этот стандарт описывает, как именно должны проводиться механические испытания графита: на сжатие, изгиб и разрыв (с помощью диаметрального сжатия).
Оборудование для контроля
Поскольку графит часто используется в высокотемпературных узлах (например, электроды, тигли), его испытания требуют применения не только мощных универсальных машин, но и интегрированных систем температурного контроля. Компания Эталон-Профит производит линейки оборудования, идеально подходящего для проведения всех статических физико-механических испытаний графита.
Универсальные испытательные машины (УИМ)
Это основной инструмент для приложения контролируемой статической нагрузки при тестировании на сжатие, изгиб и разрыв (диаметральное сжатие). УИМ обеспечивают высокую точность и возможность непрерывной регистрации процесса деформирования.
Системы температурных испытаний (СТИ)
Высокая рабочая температура графитовых изделий требует проверки их прочностных характеристик в условиях нагрева. Для моделирования этих условий и определения, например, механических свойств керамики (к которой по условиям испытаний близок графит) при сжатии в условиях повышенных температур, используются высокотемпературные электрические печи.
Эталон-Профит предлагает высокотемпературные электрические печи серии СТС (например, распашной цилиндрический шкаф), работающие в диапазоне от +200 до +1200 °C. Также может применяться распашная универсальная квадратная электропечь СТС-М, разработанная для сверхвысокотемпературных испытаний тугоплавких металлов, композитов и керамики в условиях приложения статических нагрузок, таких как растяжение, сжатие и изгиб.
Заключение
Комплексные испытания графита, охватывающие его физико-механические характеристики, являются ключевым этапом для обеспечения безопасности и долговечности изделий. Соблюдение нормативных требований, в частности, ГОСТ 28840-90, и использование высокоточных статических испытательных комплексов, включая универсальные машины и системы температурного контроля производства Эталон-Профит, гарантирует, что графитовые компоненты выдержат самые экстремальные условия эксплуатации.
