Испытания автомобильных сидений и подголовников
Перед тем как говорить об испытаниях автомобильных сидений и подголовников, важно понимать их конструктивные особенности.

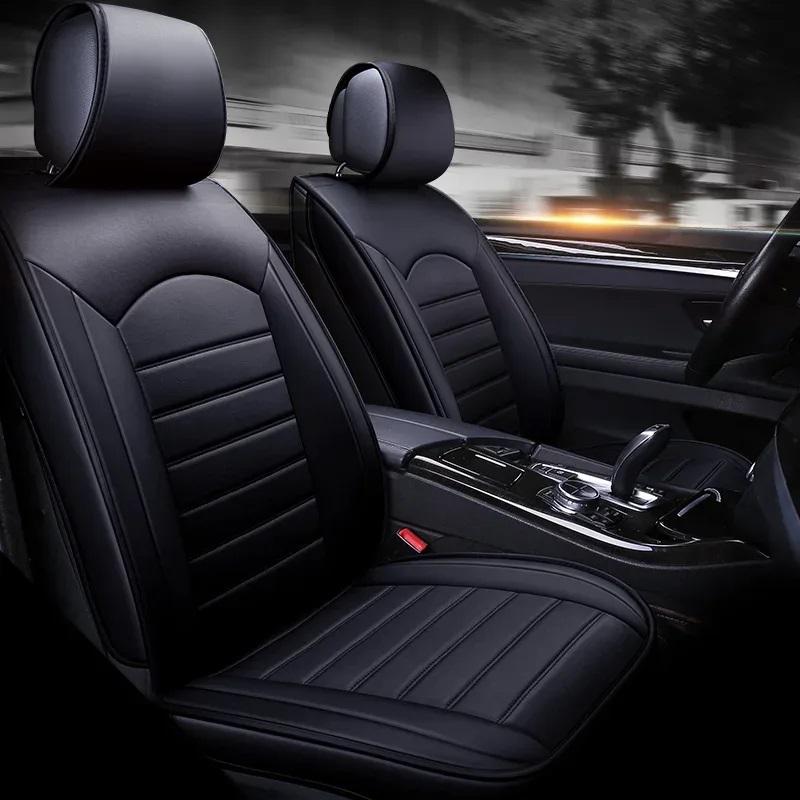

Автомобильное кресло состоит из следующих компонентов:
- каркаса – основной несущей конструкции;
- амортизирующих слоёв – пенополиуретан, эластомеры;
- обивки — кожа, экокожа, текстиль;
- механизмов регулировки — механических или электроприводных;
- систем безопасности — в том числе подушек и датчиков.
Автомобильный подголовник – это не просто элемент дизайна. Он выполняет функцию безопасности, защищая шею и голову человека от травм при ударе, особенно при наезде сзади. Конструкция подголовников включает металлические направляющие, мягкий энергопоглощающий наполнитель и обивку.
Любая деталь, находящаяся в зоне контакта с водителем или пассажиром, обязана соответствовать строгим требованиям по безопасности, прочности и долговечности. Испытания автомобильных сидений и подголовников – это обязательный этап при проектировании и производстве компонентов автосалона. Эти элементы напрямую влияют на комфорт, эргономику и безопасность пассажиров, особенно в случае аварийной ситуации. Чтобы подтвердить соответствие требованиям безопасности, проводятся механические испытания сидений и подголовников в соответствии с международными и отечественными стандартами – ГОСТ, ISO, SAE, ECE.
Лабораторные испытания сидений и подголовников позволяют:
- проверить устойчивость конструкции к статическим и динамическим нагрузкам;
- оценить надёжность механизмов и узлов при длительной эксплуатации;
- смоделировать аварийные ситуации (удары, перегрузки);
- убедиться в соответствии действующим нормативам;
- повысить уровень безопасности и эргономики изделия.
Испытания особенно актуальны на этапе опытного производства и сертификации, а также при разработке новых моделей сидений. Проверки сидений и подголовников проводятся согласно нормативных документов или внутренних технических условий Производителей автомобильных комплектующих. Затронем основные из них.

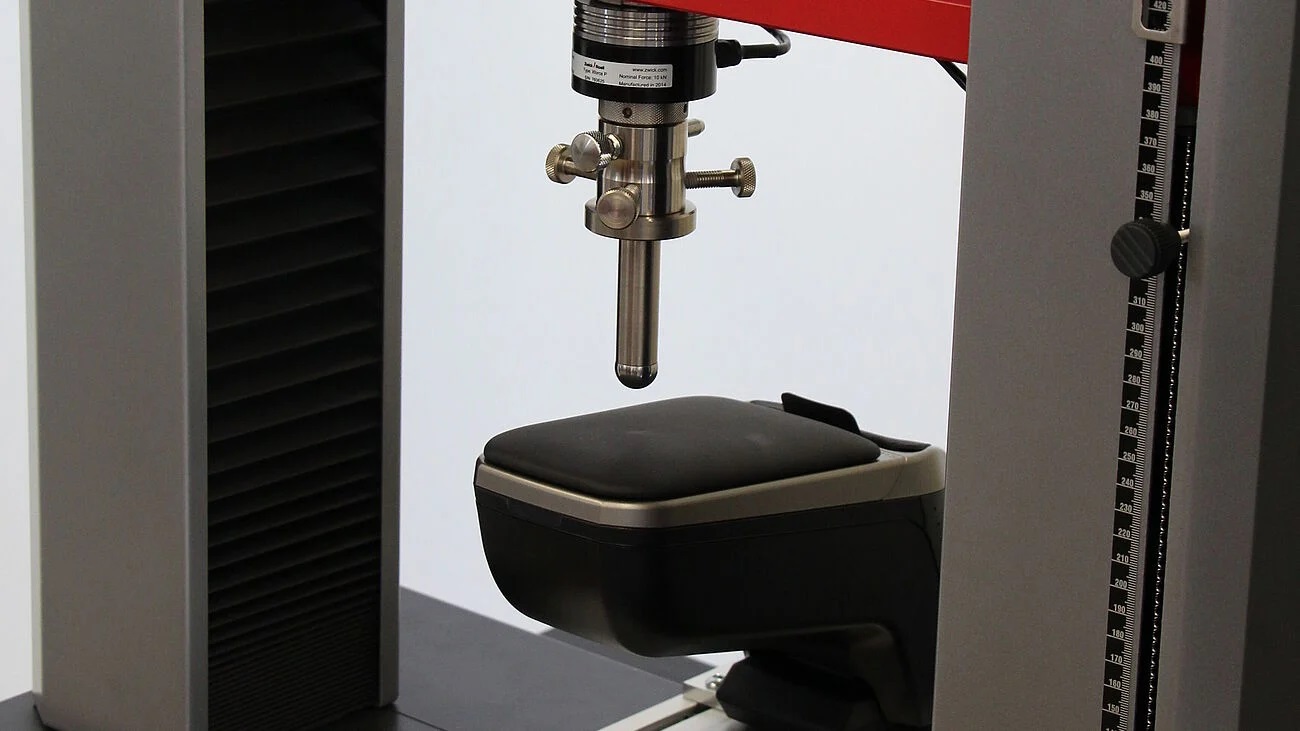

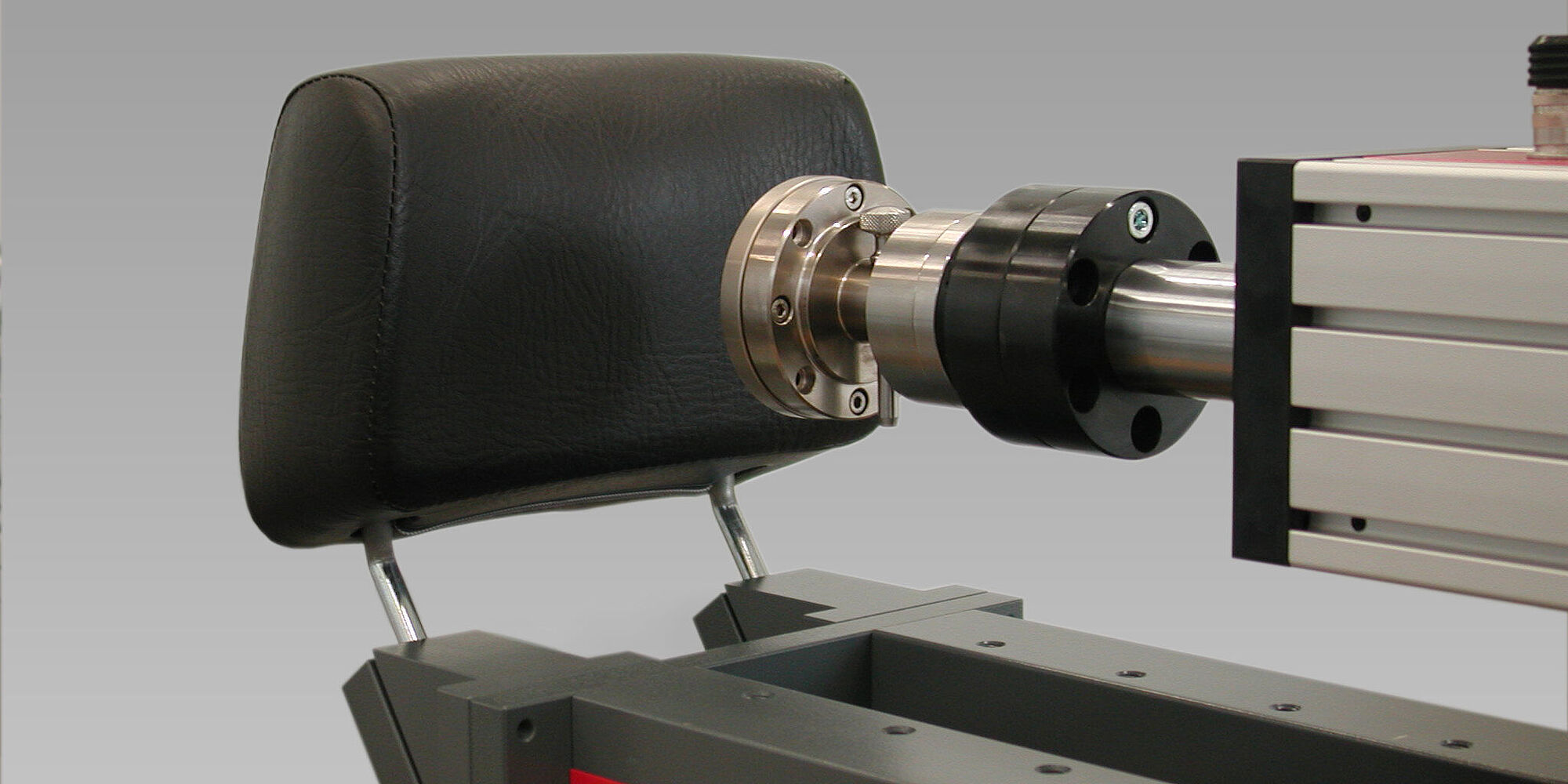

| Испытания подголовников на сопротивляемость вдавливанию индентора | |
|
|
|

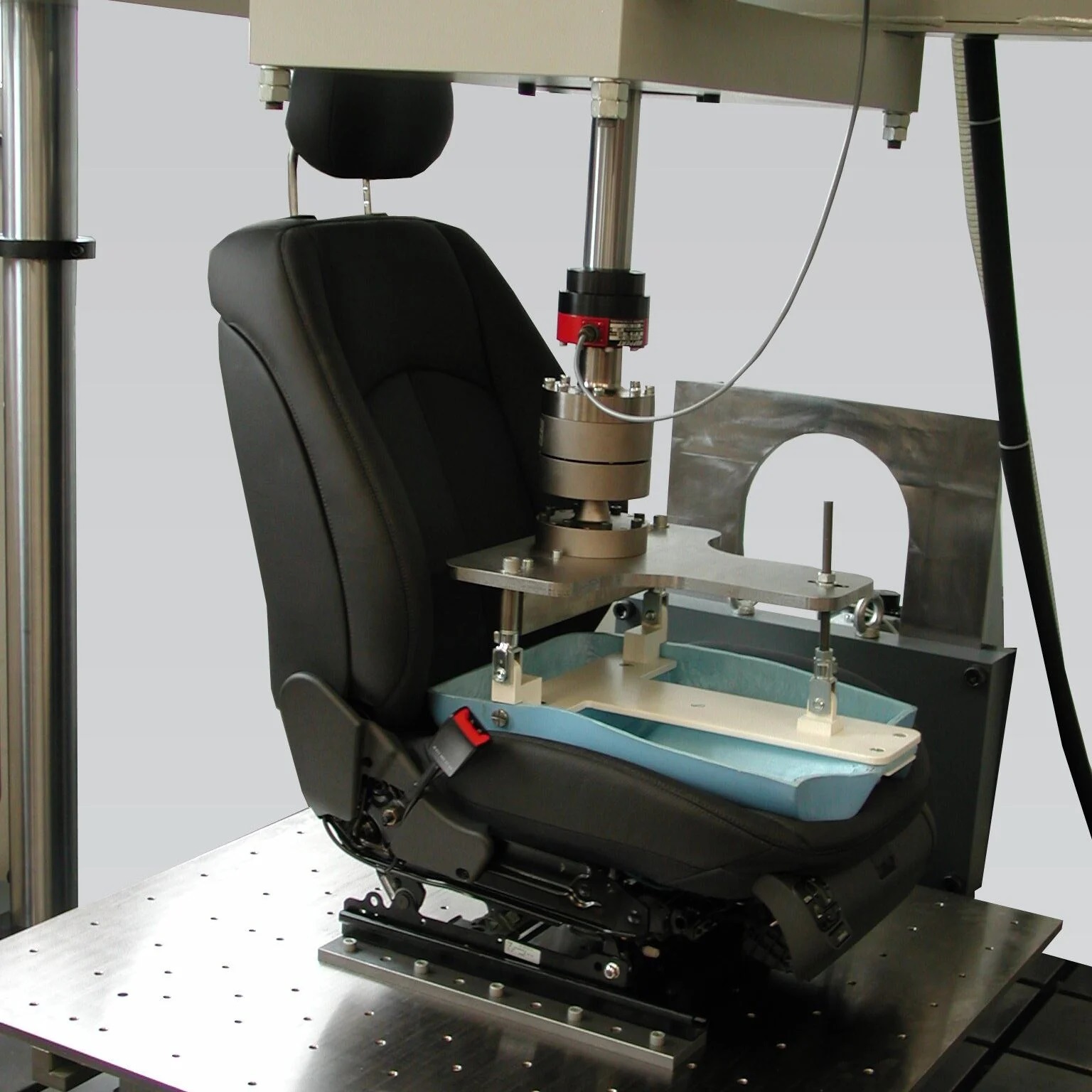

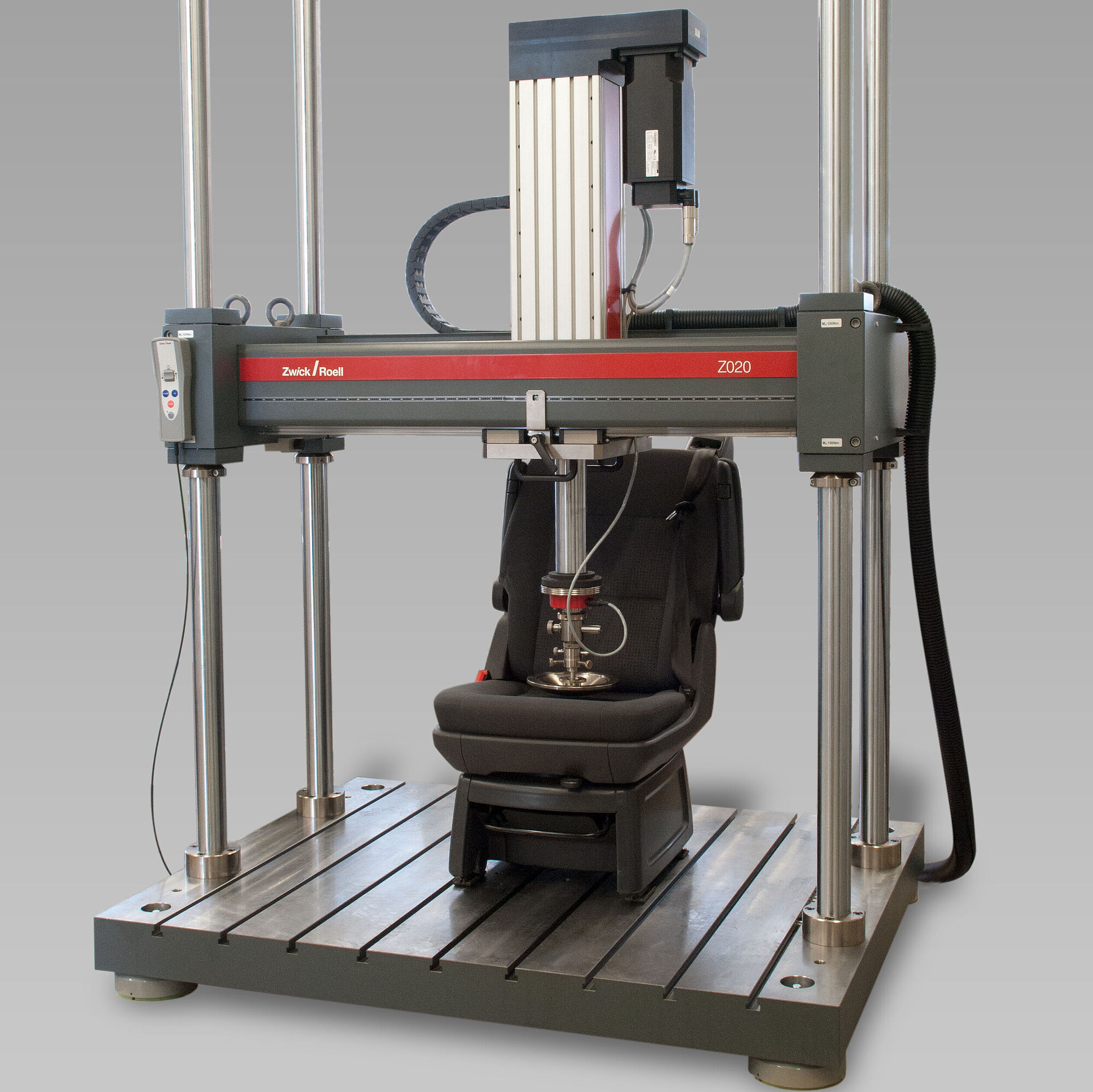

| Испытания сидений на продавливание или при знакопеременном нагружении | |
 |
 |
ОСНОВНЫЕ СТАНДАРТЫ ИСПЫТАНИЙ
| Происхождение стандартов испытаний | Наименование стандартов испытаний |
| ГОСТ (Россия) |
ГОСТ Р 41.17-99 (ECE R17). Общие требования к сиденьям и подголовникам. ГОСТ 28262-89. Методы проверки прочности. ГОСТ Р ИСО 5353-2011. Габариты водительских кресел. ГОСТ Р ИСО 13216-1-2009. Системы креплений ISOFIX. |
| ISO (международные стандарты) |
ISO 10322-1. Статические нагрузки. ISO 19840. Функциональные и усталостные испытания. ISO 13216. Системы крепления детских кресел. |
| SAE (США) |
SAE J2730. Методы усталостных испытаний. SAE J826. Анатомические параметры посадки. SAE J211. Методы регистрации ускорений при ударных нагрузках. |
| ECE (Европейская комиссия ООН) |
ECE R17. Конструкция и прочность сидений. ECE R25. Регламент на испытания подголовников при ударе. |
МЕТОДЫ И ТИПЫ МЕХАНИЧЕСКИХ ИСПЫТАНИЙ
✅Статические испытания по методикам ГОСТ 28262-89, ISO 10322. Анализируется поведение конструкции под действием постоянной статической нагрузки. Как правило, в пределах от 500 Н до 3000 Н.
✅Динамические испытания по методу SAE J2730. Испытания направлены на проверку кресел действием циклических нагружений (циклирование по заданным значениям силы или деформации). Цель испытаний – имитация эксплуатации кресел в течение длительного времени – посадка, выход, изменение позы. Количество циклов нагружений может достигать 100 000.
✅Ударные испытания по ECE R25, SAE J211. Используются для проверки устойчивости элементов автомобильного интерьера к резкому воздействию (особенно важно для подголовников).
✅Испытания износостойкости автокресел. Проводятся на подвижных частях конструкций. Это механизмы наклона, фиксаторы, приводы. Регламентируются ISO и внутренними нормативными требованиями автопроизводителей.
✅Комбинированные комплексные испытания. Тесты автокресел, подголовников, подлокотников с одновременным воздействием нескольких факторов: нагрузка, температура, влажность, вибрации.
ОБОРУДОВАНИЕ ДЛЯ ИСПЫТАНИЙ
Для качественного и точного проведения испытаний необходимы специализированные стенды. Фирма «Эталон-Профит» разрабатывает и производит профессиональное испытательное оборудование для тестирования предметов автомобильного интерьера, соответствующее международным стандартам. Рекомендуемые испытательные машины:
- машины серий РКМ или РКМ svo. Универсальная система для проведения статических и циклических испытаний по любой общепринятой методике или индивидуальной программе. Программное обеспечение Prof IT позволяет выполнять как статические, так и динамические нагружения;
- машины серии X-PRO. Двухзонный испытательный стенд для функциональных и усталостных силовых нагружений на подушку или спинку автомобильного кресла. Реализованы циклические испытания по показателям датчиков силы или деформации, с построением графических диаграмм в выбранных координатных осях;
- специальные приспособления или испытательная оснастка для установки и надежного крепления проверяемых образцов сидений или подголовников;
- измерители деформации (экстензометры) для контроля перемещений при действии вдавливающего индентора;
- маятниковые установки для ударных тестов подголовников. Методика испытаний полностью соответствует регламентам ECE R25 и SAE J211.
ПОЧЕМУ КЛИЕНТЫ ВЫБИРАЮТ ЭТАЛОН-ПРОФИТ?
Наш подход – не просто продать испытательный станок. Мы вникаем в специфику задачи, разбираем нормативку, адаптируем оборудование под нужды лаборатории, обучаем персонал и берём на себя сервисную поддержку. В нашей команде – инженеры, которые знают стандарты не понаслышке и разбираются в материалах, нагрузках и методиках.
Нужна консультация по выбору оборудования для испытаний автомобильных сидений и подголовников? Обращайтесь к инженерам «Эталон-Профит» – мы подскажем и обучим всем тонкостям и деталям подобных испытаний.
