Испытание бумаги и картона
ЧТО ТАКОЕ БУМАГА И КАРТОН?
Бумага и картон существовали еще до нашей эры. Археологи нашли подтверждения этому факту в древнеегипетской промышленной культуре.
Бумага представляет собой тонкий листовой материал толщиной от 3 до 530 мкм, а картон - более плотный материал (иногда слоистый) с толщиной от 300 до 5000 мкм. В наше время бумагу и картон получают из целлюлозы или макулатуры. Целлюлозу получают из древесины, ветоши, травы или других растительных элементов путем химико-механической переработки (варка, сушка, прессование). Занимается этим направлением высокотехнологичная отрасль лесного комплекса - целлюлозно-бумажная промышленность.
Бумага и картон - это экологичный и недорогой материал, эстетичный, удобный в работе. Используется для производства журналов, газет и книг, товаров санитарно-гигиенического назначения, бумажно-беловых товаров, фотографий, денежных знаков. Применяется для производства упаковки, основы для гипсокартона и кроющей бумаги для мебели. При проверке показателей качества бумагу и картон подвергают лабораторным испытаниям. Определяют структурные и поверхностные свойства, оптические и сорбционные свойства. Исследуют характеристики прочности и жесткости при механических испытаниях бумаги и картона, в том числе изделий из них, при изгибе, сжатии, продавливании, разрыве, изломе, расслаивании, раздирании.
ВИДЫ БУМАГИ И КАРТОНА
Критерии выбора |
Разновидности бумаги |
Разновидности картона |
|
Формат. Серии A, B, C (по ISO)
Класс. Характеристика качества
Удельный вес. Показатель жесткости и толщины
Белизна. Характеристика белизны
Непрозрачность. Показатель степени поглощения света
Тип покрытия. Матовая или глянцевая поверхности
|
Мелованная. Для буклетов, глянцевых журналов, декоративных упаковок, фотографий
Газетная. Для рекламной продукции, газет
Офсетная. Офисная (по ГОСТ 9094-89)
Отдельно выделяют цветную или художественную бумагу
|
SBB. Применяется в полиграфии
SUB. Используется как упаковка
FBB. Служит для изготовления коробок лекарств, кондитерских изделий, замороженных продуктов
WLC. Используется как дополнительная упаковка при транспортировке товаров
Отдельно выделяют гофрокартон (имеет особую жесткость)
|
 |
||
СТАНДАРТЫ ИСПЫТАНИЙ БУМАГИ И КАРТОНА НА ПРОЧНОСТЬ И ЖЕСТКОСТЬ
ГОСТ 13648.6-86Метод определения сопротивления расслаивания бумаги и картона |
ГОСТ 22981-78Метод определения сопротивления расслаивания гофрированного картона |
ГОСТ 13525.3-97 (ИСО 1974-90)Метод Эльмендорфа определения сопротивления раздира бумаги |
| Заключается в определении силы, вызывающей структурное разрушение бумаги и картона. Характеристики расслаивания - сопротивление расслаивания по площади или кромке образца, а также предел прочности картона и бумаги. | Основан на определении силы отрыва гофрированного слоя картона от приклеенного к нему плоского слоя. Сопротивление картона расслаиванию определяется отношением силы расслаивания к общей длине линий склейки. | Сущность методики заключается в определении силы, необходимой для надрезания испытываемого образца, и индекса сопротивления раздиранию как отношения сопротивления раздира к массе образца. |
ГОСТ 13525.1-79 (ГОСТ ИСО 1924-1-96)Метод определения прочности разрыва и удлинения растяжения бумаги и картона |
ГОСТ 9582-75 (ГОСТ ИСО 2493-96, ISO 5628:2019)Метод определения жесткости бумаги и картона при статическом изгибе |
ГОСТ 13525.2-80 (ИСО 5626-78)Метод определения прочности на излом бумаги и картона при многократных перегибах |
| Не распространяется на гофрированный картон. Сущность метода заключается в определении относительной деформации и силы разрушения бумаги и картона при растяжении. Характеристики прочности разрыва - сила разрушения, удельное сопротивление разрыву, индекс и предел прочности при растяжении, длина образца после разрыва. | Смысл метода заключается в измерении силы изгиба образца, консольно-закрепленного на постоянном расстоянии от линии закрепления, на определенный угол, или изгибающего момента (жесткость при изгибе) | Не распространяется на картон толщиной более 1,4 мм. Сущность метода заключается в определении числа двойных перегибов образца, находящегося под натяжением до разрушения по линии изгиба. Испытания проводятся на приборе Шоппера |
ГОСТ 13525.8-86 (ГОСТ Р ИСО 2758-2017)Метод определения сопротивления продавливания бумаги и картона |
ГОСТ Р ИСО 9895-2013Метод определения сопротивления сжатию бумаги и картона |
ГОСТ 20681-75, ГОСТ 20682-75Методы определения сопротивления плоскостному сжатию гофрированного картона и бумаги |
| Предполагает гидравлический метод определения сопротивления продавливанию. Сущность методики заключается в создании плавно нарастающего давления, действующего через резиновую диафрагму на поверхность зафиксированного по кругу образца, и определения давления разрушения. | Стандарт распространяется на бумагу и картон, используемую для упаковочного материала. Сущность испытаний заключается в определении максимальной сжимающей силы, при которой происходит разрыв образца из бумаги или картона, помещенного между зажимами. Рассчитываются сопротивление сжатия и индекс сжатия. | Сущность методов заключается в измерении силы разрушения бумаги или картона при сжатии в направлении, перпендикулярном к плоскости испытываемого образца. В результате испытаний рассчитывается сопротивление гофрированного картона или бумаги плоскостному сжатию. |
Помимо вышеприведенных существуют и другие методы испытаний. Это методики испытаний в разных национальных и интернациональных системах измерений, в том числе по специальным техническим и лабораторным нормативам.
ОБОРУДОВАНИЕ ДЛЯ ИСПЫТАНИЙ БУМАГИ И КАРТОНА
В ходе испытаний бумаги и картона при растяжении, сжатии (смятии) и изгибе анализируются количественные и качественные характеристики.
Качественные показатели: образование трещин, локальных смятий или прочих нарушений геометрической формы.
Количественные показатели: удлинение при разрушении, сопротивление сжатию или изгибу, предел прочности при разрыве, жесткость при сжатии.
Существует большое количество специализированных приборов для механических испытаний бумаги и картона. Это напольные или настольные приборы узконаправленного действия. Компания Эталон-Профит предлагает универсальные испытательные машины сжатия и растяжения для проведения испытаний бумаги, картона, гофрированной бумаги и картона, коробок и других бумажных и картонных изделий. Разрабатывает захваты и приспособления для фиксации и удержания испытываемых образцов. В соответствии с техническим заданием Клиента, требуемым стандартом испытаний или другим нормативным документом, регламентирующим требования к оснастке. Так, например, мы можем разработать плоские или круглые столы сжатия с любыми размерами.
Испытания могут проводиться при различных температурных условиях с помощью систем температурных испытаний, с использованием специальных устройств измерений деформации растяжения, сжатия или изгиба испытываемых образцов бумаги и картона.
Испытательные универсальные машины для проверки качества бумаги и картона(Производство Эталон-Профит) |

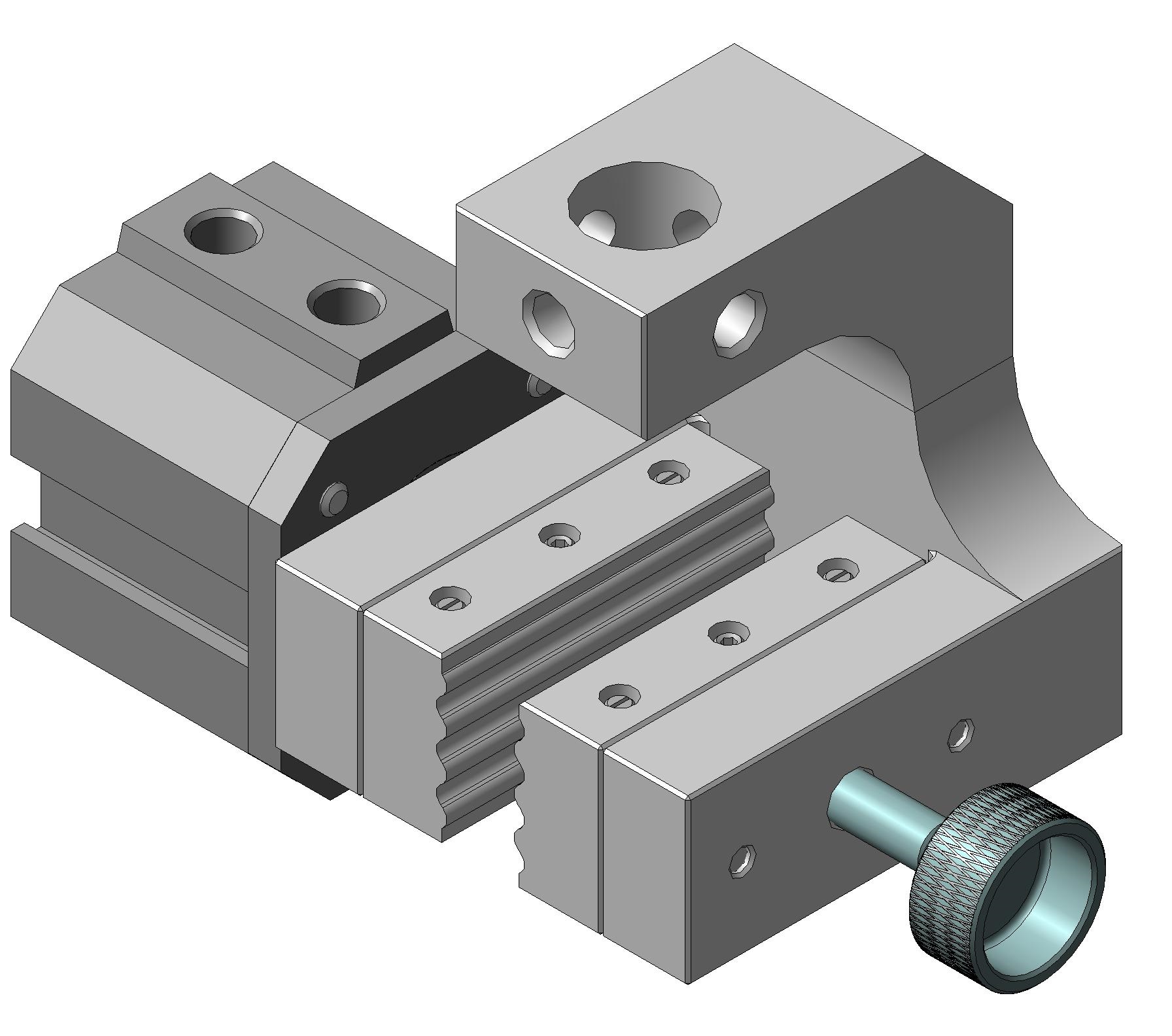

Захваты и приспособления для фиксирования и испытаний бумаги и картона(Производство Эталон-Профит) |
|
|
