Представьте себе обычную металлическую скрепку. Вы можете согнуть ее один раз, и ничего не случится. Но если повторять это действие многократно в одном и том же месте, скрепка сломается, даже если вы не прилагали огромной силы. Этот простой пример наглядно демонстрирует явление, известное в науке и инженерии как усталость материала, а вызывающие его нагрузки называют циклами переменных напряжений.

Это явление — одна из главных причин разрушения деталей машин, конструкций и различных изделий, от осей железнодорожных вагонов до лопаток турбин самолетов. Детали, которые успешно выдерживают огромную статическую нагрузку, могут внезапно разрушиться под действием гораздо меньших, но постоянно повторяющихся усилий.

Что такое цикл переменных напряжений?

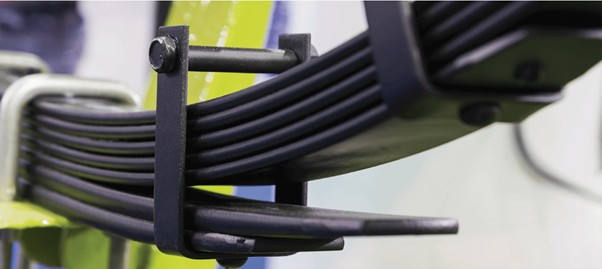

Большинство конструкций и механизмов в реальной жизни редко подвергаются постоянной, неизменной нагрузке. Чаще всего они испытывают усилия, которые периодически меняют свою величину и даже направление. Совокупность всех изменений напряжений за один повторяющийся период времени и называется циклом.

Например, каждый оборот вала в двигателе — это один цикл. За этот цикл его волокна поочередно то растягиваются, то сжимаются. Точно так же крыло самолета в полете испытывает вибрации, а мост — проезжающие по нему автомобили. Все это — циклические нагрузки. Даже пластичные материалы под их действием могут разрушиться внезапно и без видимой деформации, по так называемому «хрупкому принципу».

Основные типы циклов напряжений

В зависимости от того, как меняется напряжение внутри одного цикла, их условно делят на три основные группы:

1. 1. Симметричные циклы. В этом случае максимальное и минимальное напряжения в цикле равны по абсолютному значению, но противоположны по знаку (например, от -100 МПа до +100 МПа). Такие нагрузки испытывают, к примеру, вращающиеся валы, подверженные изгибу.



   2. Асимметричные циклы. Здесь максимальное и минимальное напряжения не равны друг другу по абсолютной величине (например, от +50 МПа до +150 МПа). Это наиболее распространенный тип нагружения в реальных условиях.



   3. Пульсационные (или «отнулевые») циклы. Это частный случай асимметричного цикла, где одно из крайних значений напряжения (минимальное или максимальное) равно нулю. Пример — нагрузка на зубья шестерни, которая возникает, когда они входят в зацепление, и исчезает, когда выходят из него.



Предел выносливости — граница безопасности

Почему же одни детали служат десятилетиями, а другие ломаются? Все дело в величине прикладываемого напряжения. Для каждого материала существует определенный порог, ниже которого он может выдерживать циклические нагрузки практически бесконечно долго без разрушения. Этот порог называется пределом выносливости или пределом усталости.

Если рабочие напряжения в детали ниже этого предела, она считается «вечно прочной». Если же они превышают предел выносливости, разрушение становится лишь вопросом времени и количества циклов. Например, для стальных деталей базой испытаний, соответствующей практически бесконечному ресурсу, часто принимают 10 миллионов циклов, в то время как для цветных металлов — от 20 до 100 миллионов.

Как усталость разрушает материал изнутри?

Процесс усталостного разрушения коварен, потому что он начинается на микроскопическом уровне и долгое время остается невидимым. Все начинается с зарождения микротрещин, часто в местах, где есть концентраторы напряжений. Такими концентраторами могут быть:

• • Конструктивные особенности: отверстия, резьба, резкие переходы сечения.

  • Дефекты материала: неметаллические включения, поры, внутренние пустоты.

  • Состояние поверхности: царапины, риски от обработки, коррозия.

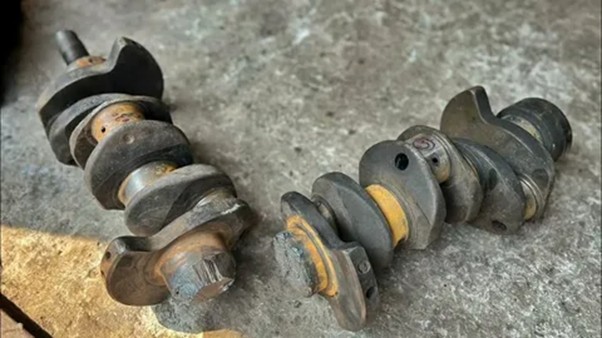

Под действием повторяющихся нагрузок эти микротрещины начинают медленно расти, объединяясь и проникая все глубже в материал. Рабочее сечение детали постепенно уменьшается, а оставшаяся часть уже не может выдерживать нагрузку. В какой-то момент происходит мгновенное хрупкое разрушение — излом.

Стандарты и методы испытаний

Чтобы обеспечить надежность и безопасность конструкций, инженеры проводят испытания на усталость. Эти исследования позволяют определить предел выносливости материала и спрогнозировать срок службы детали. В России и странах СНГ эти процессы регламентируются рядом межгосударственных стандартов (ГОСТ).

1. ГОСТ 25.502-79 - это основной документ, устанавливающий методы механических испытаний металлов на усталость. Он описывает, как проводить тесты при различных видах нагружения (растяжение-сжатие, изгиб, кручение), в разных средах и при разных температурах. Цель этих испытаний — получить точные данные о количестве циклов, которые материал выдерживает до разрушения при заданном уровне напряжения.

2. ГОСТ 28841-90 - данный стандарт предъявляет общие технические требования к самим машинам для испытаний на усталость. Он регламентирует их конструкцию, точность, надежность и другие параметры, чтобы гарантировать достоверность получаемых результатов. Например, стандарт определяет требования к максимальной нагрузке, частоте циклов и вероятности безотказной работы оборудования.

3. ГОСТ 25.505-85 - стандарт посвящен более специфическому виду испытаний: на малоцикловую усталость при высоких температурах (до 1100 °С) и сложном термомеханическом нагружении. Такие испытания особенно важны для деталей, работающих в экстремальных условиях, например, в турбинах или теплообменном оборудовании.

Как проходят испытания на усталость?

Для определения предела выносливости обычно испытывают серию из 10–20 одинаковых образцов материала. Первый образец подвергают относительно высокой циклической нагрузке до разрушения, фиксируя число пройденных циклов. Для каждого следующего образца нагрузку немного снижают и снова доводят до излома.

По результатам серии тестов строят кривую усталости (кривую Вёлера), которая графически показывает зависимость между уровнем напряжения и числом циклов до разрушения.

Для проведения таких исследований используется специализированное оборудование — динамические испытательные машины. Они способны создавать циклические нагрузки различных типов и частот. Современные установки производства «Эталон-Профит» оснащаются программным обеспечением, которое позволяет точно контролировать процесс, регистрировать данные и автоматически строить кривые усталости. При необходимости испытания могут проводиться в специальных камерах, имитирующих реальные условия эксплуатации: повышенные или пониженные температуры, агрессивные среды.
