Навесные устройства измерений перемещений серии ИДК-Р служат для прецизионного определения поперечной деформации образцов. Использование этих экстензометров обеспечивает глубокий анализ механического поведения материалов в процессе растяжения или сжатия. Эти специализированные навесные, или накладные, поперечные экстензометры разработаны с учётом уникальных требований к измерению изменений поперечных размеров, что зачастую является более сложной задачей, нежели фиксация продольной деформации.

Экстензометры ИДК-Р демонстрируют исключительную чувствительность к малейшим изменениям поперечных размеров — будь то диаметр круглого или ширина плоского образца. Их модельный ряд предлагает вариативность по диапазону измерений и охватываемых диаметров/ширин образца. Это позволяет оптимизировать их под конкретные задачи и геометрии образцов, обеспечивая универсальность применения. Высокая метрологическая точность экстензометра ИДК-Р дает гарантии достоверности расчетов важнейшего упругого параметра — коэффициента Пуассона. Кроме того можно детально отслеживать, как меняется площадь поперечного сечения образца на всех стадиях деформирования. Это имеет ключевое значение для анализа механизмов разрушения, явлений локализации деформации (например, образования шейки) и оценки объемного поведения материала.

Применение экстензометра ИДК-Р

Экстензометры ИДК-Р можно использовать как автономные измерительные средства, так и в качестве дополнительной части любой современной испытательной машины для прочностных испытаний. Но основное их применение — это интеграция в разрывные и универсальные испытательные машины, где они служат для комплексного измерения поперечной деформации материалов: от традиционных черных и цветных металлов, их сплавов, до инновационных гибридных материалов, композитов, керамики, стеклокерамики, дерева и, что особенно важно, полимеров. Для последних, точное определение коэффициента Пуассона является фундаментальной характеристикой, позволяющей предсказывать поведение материала под многоосным нагружением, при проектировании изделий и оценке их долговечности в сложных условиях эксплуатации.

Конструкция и принцип действия

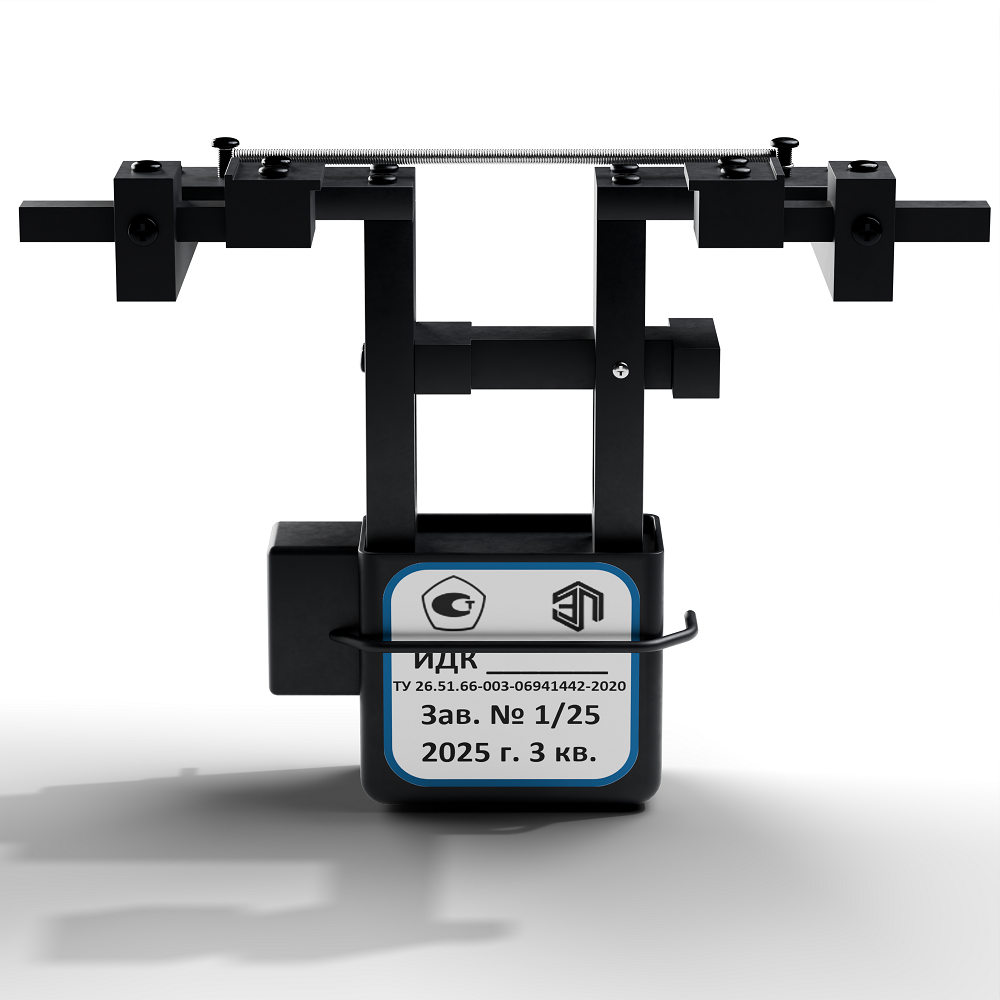

В основе ИДК-Р лежит прецизионный тензорезисторный преобразователь, интегрированный со специализированными подвижными рычагами и контактными элементами, разработанными для точной установки на базе образца. Надёжные пружинные фиксаторы обеспечивают стабильное и центрированное крепление, гарантируя чистоту сигнала при любых испытаниях.

Принцип работы экстензометра ИДК-Р прост, но эффективен: мельчайшее изменение поперечного размера (диаметра/ширины) образца в процессе испытания прецизионно трансформируется в механическое смещение упругого элемента датчика. Это смещение мгновенно генерирует стабильный электрический сигнал, пропорциональный фактической деформации исследуемого материала. Полученный сигнал оперативно обрабатывается интеллектуальным контроллером и фирменным программным обеспечением Эталон-Профит, выводя достоверные и готовые к анализу данные на ваш ПК, ноутбук или пульт оператора.

*Выбирается наибольшее из значений.

**Подбирается по заказу.
