Измерители перемещений (деформаций) прогиба серии ИДК-П
Оставить заявкуКонтактный экстензометр для испытательных разрывных машин
- Описание
- Дополнительная информация
Измерители перемещений серии ИДК-П предназначены для измерений деформации образцов из черных и цветных металлов, пластмассы, дерева, композитов при испытаниях на изгиб и сжатие. Экстензометры ИДК-П могут применяться как отдельное средство измерений перемещений объектов, так и в составе статических универсальных или разрывных машин. В составе испытательных машин экстензометры устанавливаются стационарно, имеют несколько модификаций, отличающихся диапазоном измерений перемещений (деформаций).
Конструкция и принцип действия экстензометра ИДК-П

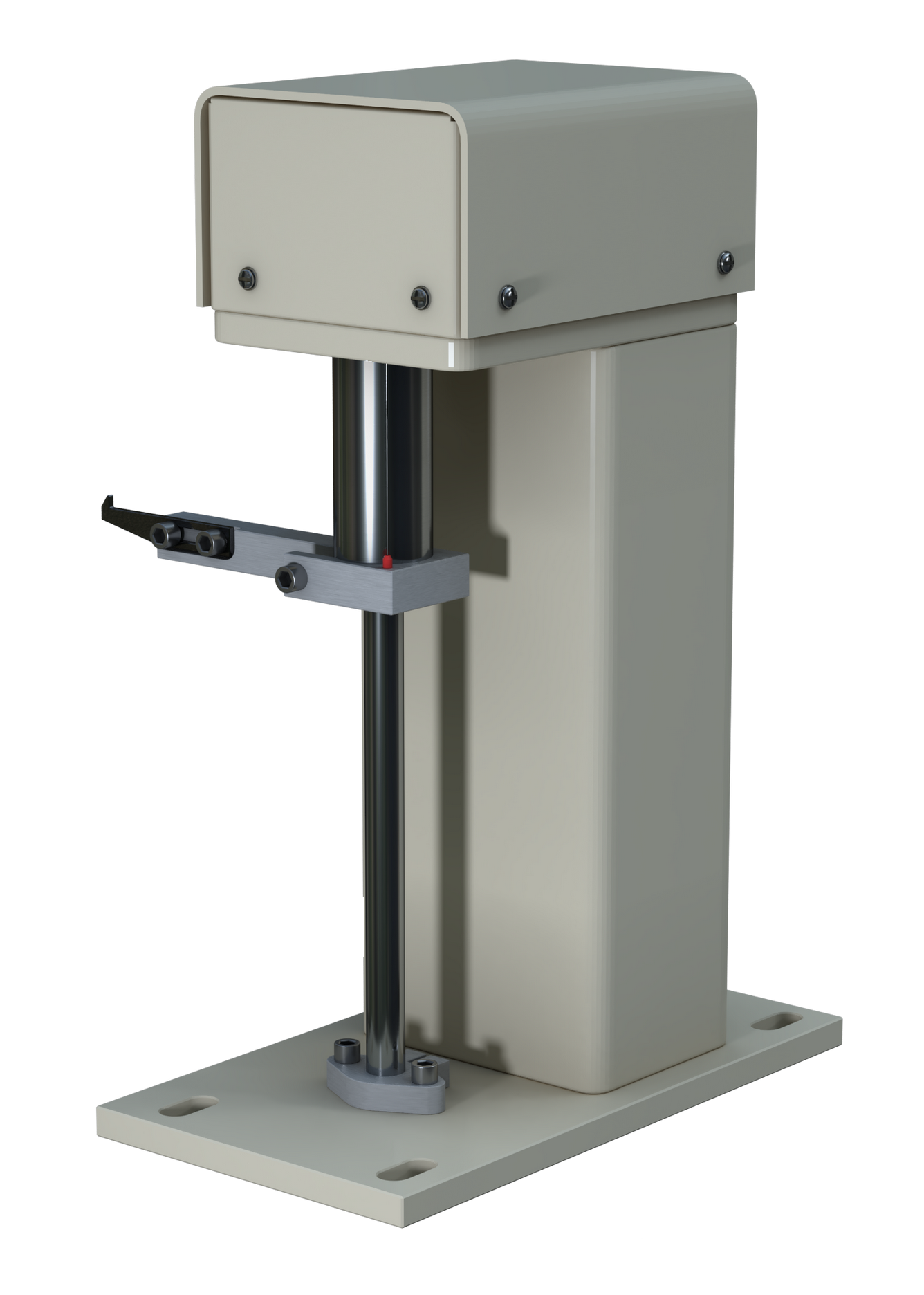

Конструктивно экстензометр ИДК-П состоит из механического модуля для фиксации деформации испытываемых образцов при изгибе и сжатии, электронного блока для регистрации, расчетов и отображения измеренного значения деформации. Механический модуль экстензометра включает корпус, электронный датчик положения, направляющую штангу и каретку с рычагом, шкив, противовес для фиксации каретки и тросик. Электронный блок состоит из контроллера, кабеля связи, персонального компьютера, ноутбука или пульта оператора с установленным программным обеспечением.
В процессе механического испытания на изгиб, сжатие (сплющивание) происходит деформирование образца. Каретка экстензометра перемещается совместно с образцом и фиксирует изменение положения (перемещение). Перемещение каретки экстензометра преобразуется в электрический сигнал. Полученный сигнал обрабатывается в контроллере, рассчитывается в программе и выводится в виде значения деформации испытанного образца в итоговом расчетном протоколе.
Примеры использования экстензометра ИДК-П при испытаниях на изгиб и сжатие |
|
|
Наименование стандарта испытания
|
ГОСТ 14019-2003 - Испытания арматуры и металлических образцов на изгиб (определение пластической деформации металлов при изгибе) |
|
ГОСТ 4651-2014 (ISO 604:2002) - Метод испытания пластмасс на сжатие (расчет прочности и модуля упругости пластмасс при сжатии) |
|
| ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ | |||
| Основные параметры | Модификации измерителя ИДК-П | ||
| ИДК-П50 | ИДК-П100 | ИДК-П200 | |
| Диапазон измерений перемещений (деформаций), мм | от 0,001 до 50 | от 0,001 до 100 | от 0,001 до 200 |
| *Пределы допускаемой погрешности измерений перемещений (деформаций), мм, не более | ±(0,01+0,001*L) | ||
| Тип используемых для измерений электронных датчиков | Импульсный, фотоэлектрический энкодер угловых перемещений | ||
| Количество используемых электронных датчиков | 1 | ||
| Габаритные размеры, мм, не более |
Ширина 205 / Длина 280 / Высота 400 |
||
| Масса, кг, не более | 15 | ||
| Параметры электросети |
Напряжение: 230 В ±10 % Частота: 50 Гц ±1 Гц |
||
| Условия эксплуатации | Температура окружающей среды от +15 до +25 °С Относительная влажность воздуха от 40 до 80 % Атмосферное давление от 84 до 106,7 кПа |
||
*L – измеренное значение перемещения или деформации.
|
Датчик перемещений ИДК-П отлично зарекомендовал себя для измерений прогиба и деформаций образцов под силовой нагрузкой. Используется при испытаниях образцов или изделий на сжатие и изгиб. Устанавливается стационарно и имеет точное аксиальное расположение в зоне испытания. Перед началом испытаний обеспечивается контакт щупа экстензометра с образцом, а в процессе испытаний производится измерение деформации. По ходу приращения перемещения контактного щупа в ПО рассчитываются удлинение, осадка или прогиб образца. Устройство прогиба серии ИДК-П оказывает минимальное воздействие на испытываемый образец и само испытание, поддерживает высокую точность измерений.
|
КОМПЛЕКТ ПОСТАВКИ:
- стационарный экстензометр для измерений деформации изгиба и сжатия ИДК-П;
- цифровой микропроцессорный измерительный модуль (в отдельном блоке или в составе испытательной машины);
- *программно-технический комплекс для приема и обработки данных (отдельный или в составе испытательной машины);
- кабель связи (при поставке отдельно от испытательной машины);
- комплект технической и эксплуатационной документации;
- оригинал свидетельства о калибровке.
*Программно-технический комплекс состоит из устройства ввода-вывода (персональный компьютер, ноутбук или пульт оператора) и программного обеспечения.
СЕРВИСНЫЕ УСЛУГИ:
- доставка экстензометра ИДК-П до Клиента;
- обучение и инструктаж персонала Клиента;
- техническая и информационная поддержка;
- постгарантийное техническое обслуживание;
- снабжение запасными комплектующими;
- модернизация и обновление программного обеспечения.
