Захваты Р.ЗТ-М механические тисочные
Оставить заявкуИспытательные захваты тисочного типа от Производителя
- Описание
- Дополнительная информация
Испытательные зажимы тисочного типа серии Р.ЗТ-М являются универсальной оснасткой при испытаниях материалов на растяжение. Могут устанавливаются на лабораторные испытательные стенды и разрывные тестирующие машины любых модификаций и исполнений. Широкий функционал захватов позволяет эффективно использовать их для надежного крепежа образцов из множества материалов - металлов, пластмассы, резины, древесины, составных материалов в виде композитов, ткани, ремней, строп, медицинской марли и бинтов, в том числе готовых медицинских, промышленных или бытовых изделий. Тестовые образцы должны иметь плоскую форму (профиль) для наиболее надежного сцепления с вкладышами тисочных захватов (идеально - по всей контактной площади). Также очень важно правильно подбирать текстуру и рельеф поверхности вкладышей, обеспечивать достаточную силы (напряжение) поперечного поджатия образцов.
Наиболее частые вариаты исполнения вкладышей захватов: без насечки (гладкие), волновидные (волнообразные), с насечкой (зубчатые или пирамидальные), с прокладкой (резина, наждачная бумага или прочее). Цель использования разноформатных вкладышей - обеспечение оптимальных зажимных свойств захватов.
Многофункциональные тисочные зажимы Р.ЗТ-М применяют на лабораторных машинах универсального или разрывного назначения, предназначенных для исследования механических свойств материалов при растяжении. Могут дополнительно комплектоваться экстензометрами для контроля деформации расчетного участка тестируемых образцов.

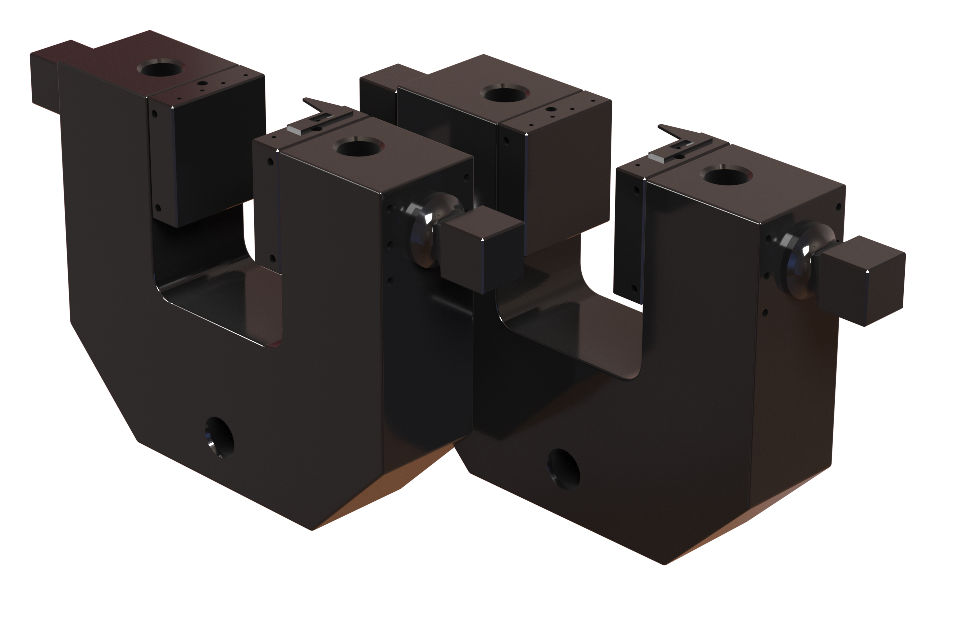

Тисочные зажимы Р.ЗТ-М состоят из корпусов, вкладышей, направляющих, рычагов для перемещения вкладышей и закрепления образцов. Захваты с двухсторонним зажимом. Имеют возможность асимметричного смыкания вкладышей, то есть могут эффективно использоваться для испытаний на разрыв образцов, склеенных в нахлест. Давление прижима образцов между вкладышами зависит от усилия затягивания и упругости механизма захватов. Захваты Р.ЗТ-М многофункциональные, универсального предназначения, со сменными губками. Имеют малую монтажную высоту, за счет чего экономят рабочее пространство разрывного оборудования. Могут быть использованы для испытаний материалов в условиях действия отрицательных или положительных температур.
| Методики испытаний на растяжение (тисочные захваты Р.ЗТ-М) |
ГОСТ 3813-72 Испытания текстильных материалов (тканей и штучных изделий) при растяжении. Определение разрывной нагрузки, силы раздира и удлинения при разрушении. Для тестов применяются разрывные машины, способные обеспечить постоянную скорость движения активного захвата, или постоянную скорость деформации образца, или постоянную скорость нарастания силы. |
ГОСТ 16483.28-73 Определение прочности древесины при растяжении поперек волокон. Для испытаний применяют разрывную машину по ГОСТ 28840-90, с тисочными или иными захватами, надежно фиксирующими опытные образцы в процессе испытания. Тестируют лопатки древесины до момента полного разрушения, определяя максимальную нагрузку и прочность. |
ГОСТ 30436-96 Методический способ расчета предела прочности бумаги и картона при растяжении подготовленных опытных образцов с постоянной скоростью. Определение механических показателей бумаги и картона при разрыве - удлинение при растяжении, индекс и работа разрыва бумаги (картона), максимальное разрушающее усилие, индекс прочности при растяжении. |
| *ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ | ||
| Максимальная испытательная нагрузка, кН | 5 | 10 |
| Ширина образца, мм, не более | 30 | 40 |
| Толщина образца, мм, не более | 10 | 20 |
| Ширина / высота вкладышей, мм | 30 / 50 | 40 / 60 |
| Габаритные размеры одного захвата, мм, не более | Ширина 140 / Длина 50 / Высота 105 | Ширина 150 / Длина 60 / Высота 110 |
| Масса комплекта захватов, кг, не более | 3,2 | 4,8 |
*Существуют различные конструктивные решения механических тисочных захватов Р.ЗТ-М. Захваты могут изготавливаться по индивидуальному заказу в соответствии с техническим заданием Клиента. Указанная модификация и фото захватов представлены для ознакомления и получения справочной информации. Актуальную информацию узнавайте в отделе продаж компании!
|
Благодаря своей универсальности тисочные захваты исполнения Р.ЗТ-М находят широкое применение в сфере испытательного оборудования. Широко применяются для фиксации и удержания в процессе тестирования готовых изделий или образцов из кожи, фольги, дерева, пластмассы, резины, ремней, металла, бумаги. Разработка и производство захватов Р.ЗТ-М бренда Эталон-Профит ведутся строго по конструкторской технической документации. После выпуска из производства отдел выходного контроля проверяет качество захватов, тестирует в процессе испытаний с реальными образцами материалов.
|
КОМПЛЕКТ ПОСТАВКИ:
- захваты тисочные механические универсальные;
- сменные вкладыши для фиксации образцов.
СЕРВИСНЫЕ УСЛУГИ:
- доставка до Клиента;
- техническая и информационная поддержка;
- постгарантийное техническое обслуживание;
- снабжение расходными комплектующими.
