Машины для испытаний проволоки и катанки больших диаметров на кручение серии МСК 500-20
Оставить заявкуАвтоматизированные аппараты для статических испытаний металлов на скручивание
- Описание
- Дополнительная информация
Испытательные машины кручения МСК-500-20 находят широкое применение в лабораториях НИИ, занимающихся исследованием физико-механических свойств и характеристик металлов, и в лабораториях металлургических заводов при входных и выходных испытаниях круглой и фасонной проволоки или катанки из черных и цветных металлов и их сплавов. Электромеханические машины на скручивание МСК выполнены в напольном исполнении, с датчиком силы и захватами (патронами) для фиксации испытываемого образца, включают надежный частотный электропривод и систему управления испытаниями и обработки данных в комплекте с пультом оператора и специальным программным обеспечением.
Механические испытания проволоки и катанки на скручивание проводят при нормальных температурах по методикам ГОСТ 1545-80 (испытания на скручивание проволоки и катанки диаметром от 0,2 до 10 мм) и ГОСТ Р 53803-2010 (испытания на скручивание проволоки и катанки диаметром свыше 10 мм).
Испытания металлической, биметаллической, полиметаллической проволоки на скручивание.
Проводятся в автоматическом программном режиме до заданного числа скручиваний или до разрушения, в том числе с последующим раскручиванием. Предусматриваются испытания на двойное скручивание двух рядом сложенных образцов, испытания на скручивание с последующим анализом характеристик излома и состояния испытываемого образца.

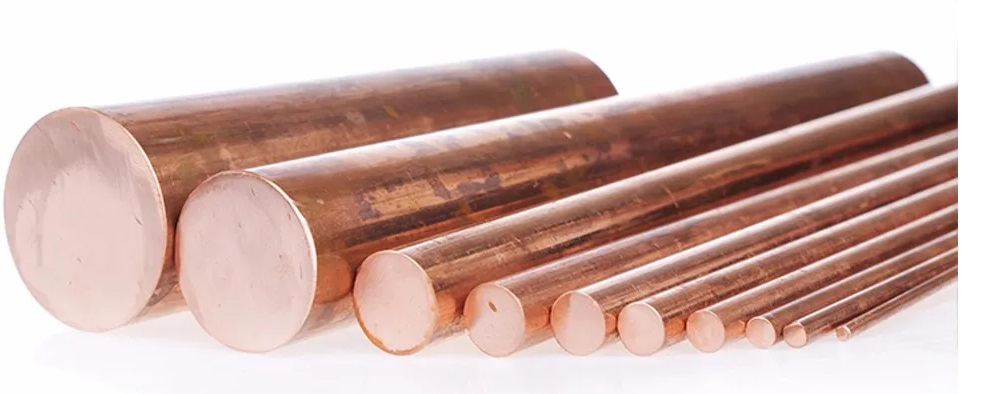

Испытания медной, бронзовой, латунной, стальной, алюминиевой катанки на скручивание.
Проводятся до заданного количества скручиваний с последующей сменой направления и раскручивания до первоначального состояния. В процессе испытаний катанка должна выдерживать испытания на скручивание без разрушения и появления дефектов литья и прокатки, глубина которых при контрольной зачистке будет превышать 0,2 мм. Так катанка диаметром 8 мм подвергается десяти скручиваниям; катанка от 8 до 13 мм - восьми скручиваниям; катанка от 13 до 16 мм - пяти скручиваниям; катанка диаметром 16 мм - трем скручиваниям.

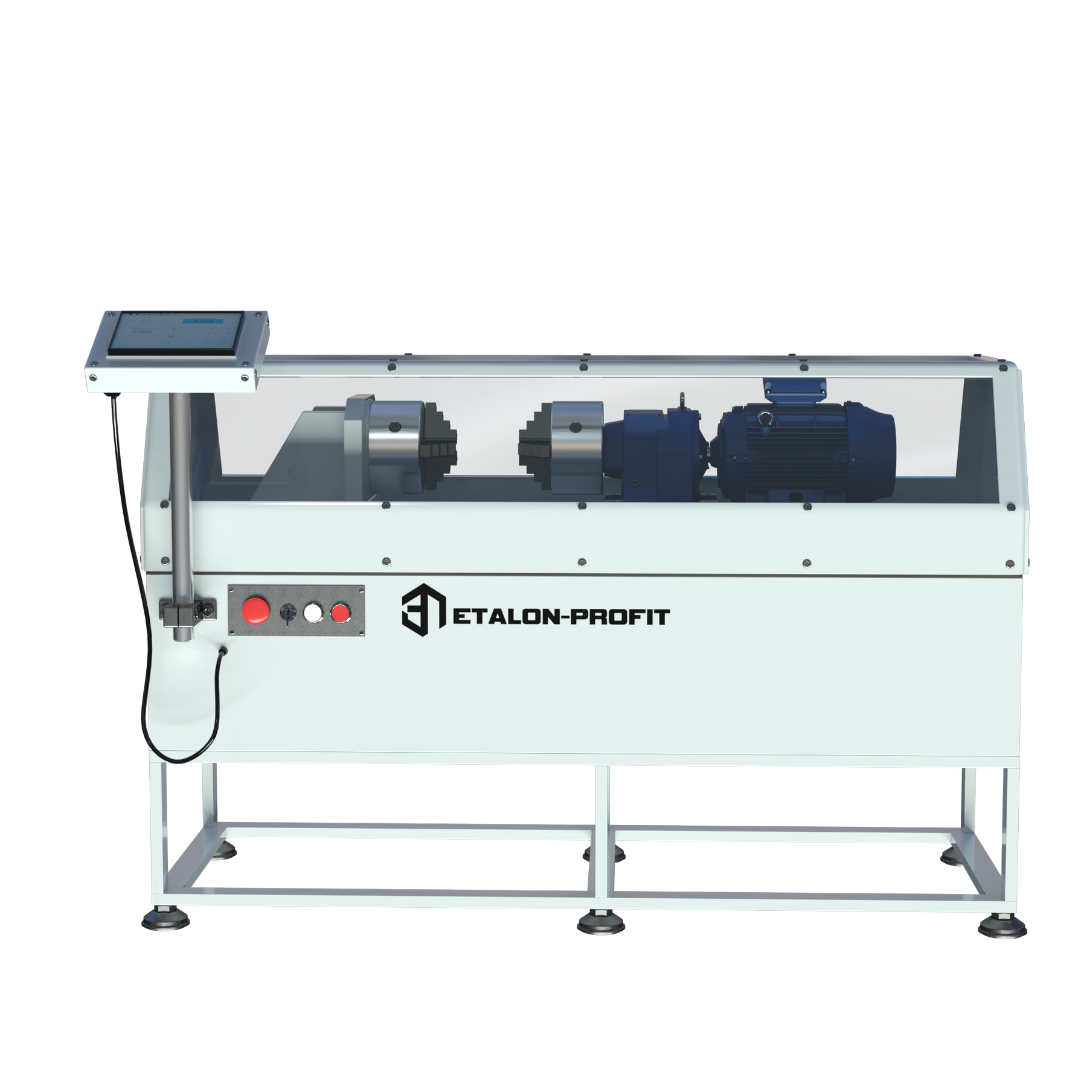

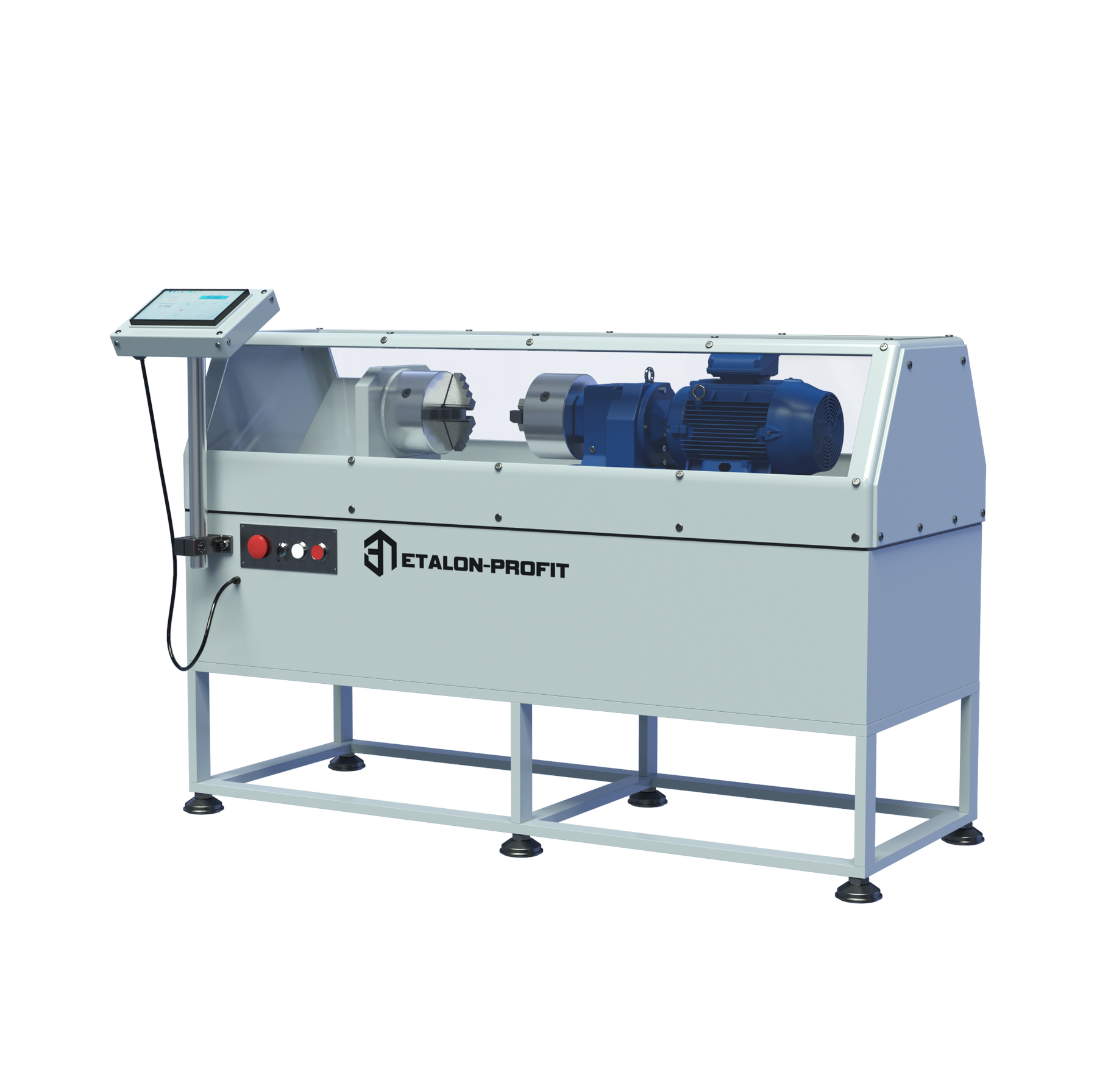

Особенности конструкции машин кручения МСК-500-20:
Машины кручения серии МСК обеспечивают продольное перемещение каретки с одним захватом (патроном) и угловое вращение другого захвата (патрона) без продольного перемещения. Каретка с патроном продольного перемещения конструктивно оснащена силовым натяжителем образца. Патроны машины служат для надежной фиксации образца при его установке и испытании на скручивание. Вкладыши патронов имеют высокое значение твердости, а в некоторых случаях могут иметь насечку для лучшего удержания образца.
Где применяются испытательные машины кручения серии МСК? |
Электромеханические машины кручения МСК позволяют исследовать свойства материалов при деформационном скручивании, имитировать реальные условия их работы, проверять качество изготовления и вносить изменения в технологию производства. |
| МЕТРОЛОГИЧЕСКИЕ И ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ | |
| Диапазон диаметров испытываемых образцов, мм | от 7 до 20 |
| Диапазон задания силы натяжения образца, Н | от 40 до 2000 |
| Пределы допускаемой погрешности задания силы натяжения образца, % | ±4 |
| Расстояние между захватами, мм | от 50 до 350 |
| Частота вращение захвата, об/мин |
30 - для диаметров образца от 7 до 10 мм 15 - для диаметров образца от 10 до 20 мм |
| Продольное перемещение каретки с захватом, мм, не менее |
В сторону укорочения образца - 50 мм В сторону удлинения образца - 30 мм |
| Потребляемая мощность, кВт, не более | 1,5 |
| Габаритные размеры, мм, не более | Длина 1800 / Ширина 550 / Высота 950 |
| Масса, кг, не более | 400 |
| Параметры электросети |
Напряжение: 400 В ±10 % Частота: 50 Гц ±1 Гц |
| Условия эксплуатации | Температура окружающей среды от +10 до +35 °С Относительная влажность воздуха от 10 до 90 % Атмосферное давление от 90 до 110 кПа |
|
Испытательные машины кручения серии МСК для испытаний медной катанки больших диаметров по ГОСТ 1545-80, ГОСТ Р 53803-2010 от Производителя из Иваново! Вы всегда можете купить машины кручения (скручивания) в компании Эталон-Профит! В наличии и под заказ!
|
КОМПЛЕКТ ПОСТАВКИ:
- машина испытательная кручения;
- комплект виброопор;
- пульт оператора и программное обеспечение для испытаний;
- комплект технической и эксплуатационной документации;
- оригинал свидетельства о калибровке.
СЕРВИСНЫЕ УСЛУГИ:
- доставка машины до Клиента;
- проведение пуско-наладочных работ;
- обучение и инструктаж персонала Клиента;
- техническая и информационная поддержка;
- постгарантийное техническое обслуживание;
- снабжение запасными комплектующими;
- модернизация и обновление программного обеспечения.
ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ (по согласованию с Заказчиком):
- захваты и приспособления для фиксации образцов;
- дополнительные датчики силы;
- запасные принадлежности и комплектующие;
- фирменный стол Эталон-Профит;
- офисный стул.
